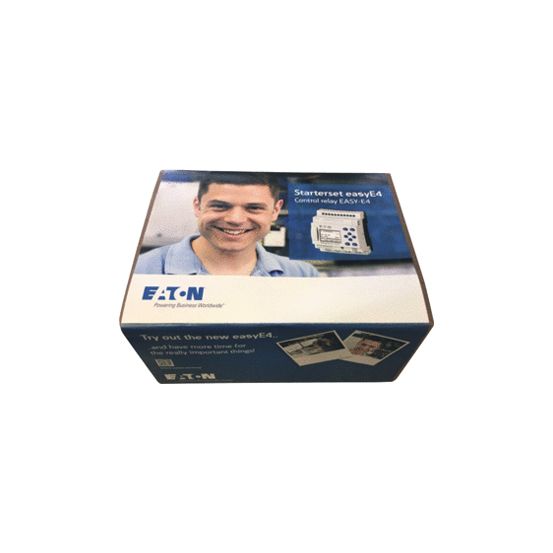

De Eaton EasyE4 PLC-apparatenset EASY-BOX-E4-AC1 is een logische module uit de EasyE4-serie met basisapparaat, bedoeld als startersset voor besturings- en automatiseringstoepassingen.
Belangrijkste kenmerken
Deze Eaton EasyE4 logische module beschikt over 8 digitale ingangen en 4 digitale uitgangen met relaisuitgang en een schakelstroom van 8 A. Het basisapparaat is voorzien van een display en een geïntegreerde tijdschakelklok. De module is uitbreidbaar en ondersteunt de protocollen TCP/IP en MODBUS via 1 industrieel ethernet interface.
De voedingsspanning is flexibel dankzij het spanningstype AC/DC met een bereik van 85 - 264 V bij AC 50/60 Hz en bij DC. De behuizing heeft een beschermingsgraad IP20 en kan zowel op een draagrail als via front- of wand/directmontage worden gemonteerd. Software is voorgeïnstalleerd en de set bevat een bedieningselement, programmeersoftware en een verbindingskabel.
Met compacte afmetingen van 90 mm hoogte, 71,5 mm breedte en 58 mm diepte laat de Eaton EASY-BOX-E4-AC1 zich gemakkelijk integreren in uiteenlopende installaties.
Kenmerken op een rij
Logische module Eaton EasyE4 startersset EASY-BOX-E4-AC1 met basisapparaat
8 digitale ingangen en 4 digitale uitgangen met relaisuitgang, schakelstroom 8 A
Voedingsspanning AC/DC 85 - 264 V (AC 50/60 Hz en DC)
Ondersteunt TCP/IP en MODBUS via 1 industrieel ethernet interface
Met display, tijdschakelklok, voorgeïnstalleerde software, programmeersoftware en verbindingskabel
Specificaties
Meer informatie
Aantal analoge ingangen
0
Aantal analoge uitgangen
0
Aantal digitale ingangen
8
Aantal digitale uitgangen
4
Aantal HW-interfaces industrieel ethernet
1
Aantal HW-interfaces overige
0
Aantal HW-interfaces parallel
0
Aantal HW-interfaces PROFINET
0
Aantal HW-interfaces serieel RS-232
0
Aantal HW-interfaces serieel RS-422
0
Aantal HW-interfaces serieel RS-485
0
Aantal HW-interfaces serieel TTY
0
Aantal HW-interfaces USB
0
Aantal HW-interfaces Wireless
0
Basisapparaat
Ja
Beschermingsgraad (IP)
IP20
Bijbehorend bedrijfsmiddel (Ex ia)
Nee
Bijbehorend bedrijfsmiddel (Ex ib)
Nee
Breedte
71.5 mm
Diepte
58 mm
Draagrailmontage mogelijk
Ja
Explosieveiligheidscategorie voor gas
Geen
Explosieveiligheidscategorie voor stof
Geen
Frontinbouw mogelijk
Ja
Geschikt voor veiligheidsfunctie
Nee
Hoogte
90 mm
IO-Link Master
Nee
Met display
Ja
Met optische interface
Nee
Met relaisuitgang
Ja
Met tijdschakelklok
Ja
Ondersteunt protocol TCP/IP
Ja
Ondersteunt protocol voor ASI
Nee
Ondersteunt protocol voor AS-Interface Safety at Work
