I/O-uitbreidingsmodule met 4 analoge ingangen voor 20,4-28,8V DC. Ondersteunt TCP/IP en MODBUS, heeft IP20-bescherming en is geschikt voor draagrail-, wand- of frontmontage.

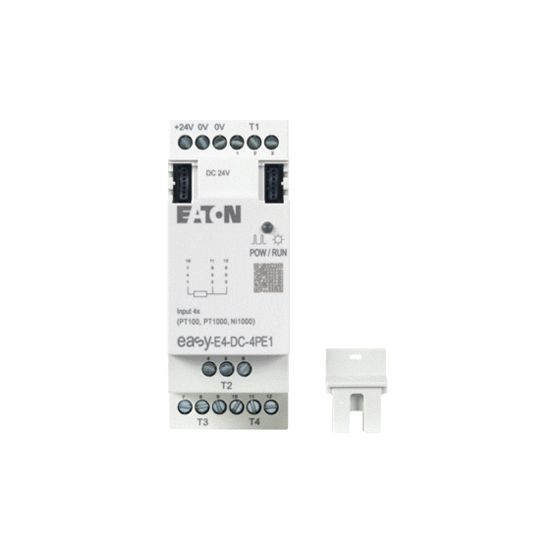

De Eaton EasyE4 logische module EASY-E4-DC-4PE1 is een I/O-uitbreidingsapparaat met analoge ingangen, ontworpen voor gebruik in DC-gevoede installaties binnen de EasyE4-serie.
Belangrijkste kenmerken
Deze Eaton EasyE4 logische module EASY-E4-DC-4PE1 biedt 4 analoge ingangen en is daarmee geschikt als I/O-uitbreiding binnen de EasyE4-serie. De module werkt op een DC-voedingsspanning van 20,4 tot 28,8 V en heeft een opgenomen vermogen van 1 W.
De module is uitgevoerd als uitbreidingsapparaat en is uitbreidbaar. Montage is flexibel dankzij de mogelijkheid voor draagrailmontage, frontinbouw en wand- of directmontage. Met een beschermingsgraad van IP20 is de module geschikt voor toepassing in passende behuizingen.
Voor communicatie ondersteunt deze logische module het TCP/IP-protocol en MODBUS. Daarnaast is het apparaat gecertificeerd voor UL risico locatie klasse I en divisie 2, inclusief de UL-groepen B (waterstof), C (ethyleen) en D (propaan). De compacte afmetingen van 36 mm breed, 90 mm hoog en 58 mm diep maken integratie in bestaande installaties eenvoudig.
Kenmerken op een rij
Logische module Eaton EasyE4 EASY-E4-DC-4PE1 I/O-uitbreiding met 4 analoge ingangen
Voedingsspanning bij DC: 20,4 - 28,8 V, spanningstype voedingsspanning: DC
Ondersteunt TCP/IP en MODBUS
Montage: draagrailmontage, frontinbouw en wand-/directmontage mogelijk
Beschermingsgraad IP20, gecertificeerd voor UL risico locatie klasse I en divisie 2 (groepen B, C en D)
Specificaties
Meer informatie
Aantal analoge ingangen
4
Aantal analoge uitgangen
0
Aantal digitale ingangen
0
Aantal digitale uitgangen
0
Aantal HW-interfaces industrieel ethernet
0
Aantal HW-interfaces overige
0
Aantal HW-interfaces parallel
0
Aantal HW-interfaces PROFINET
0
Aantal HW-interfaces serieel RS-232
0
Aantal HW-interfaces serieel RS-422
0
Aantal HW-interfaces serieel RS-485
0
Aantal HW-interfaces serieel TTY
0
Aantal HW-interfaces USB
0
Aantal HW-interfaces Wireless
0
Basisapparaat
Nee
Beschermingsgraad (IP)
IP20
Bijbehorend bedrijfsmiddel (Ex ia)
Nee
Bijbehorend bedrijfsmiddel (Ex ib)
Nee
Breedte
36 mm
Diepte
58 mm
Draagrailmontage mogelijk
Ja
Explosieveiligheidscategorie voor gas
Geen
Explosieveiligheidscategorie voor stof
Geen
Frontinbouw mogelijk
Ja
Gecertificeerd voor UL risico locatie divisie 2
Ja
Gecertificeerd voor UL risico locatie divisie I
Nee
Gecertificeerd voor UL risico locatie groep A (Acetyleen)
Ja
Gecertificeerd voor UL risico locatie groep B (waterstof)
Ja
Gecertificeerd voor UL risico locatie groep C (ethyleen)
Ja
Gecertificeerd voor UL risico locatie groep D (propaan)
Ja
Gecertificeerd voor UL risico locatie groep E (metaalstof)
Nee
Gecertificeerd voor UL risico locatie groep F (koolstofhdnd)
Nee
Gecertificeerd voor UL risico locatie groep G (niet geleid.)
Nee
Gecertificeerd voor UL risico locatie klasse I
Ja
Gecertificeerd voor UL risico locatie klasse II
Nee
Gecertificeerd voor UL risico locatie klasse III
Nee
Geschikt voor veiligheidsfunctie
Nee
Hoogte
90 mm
IO-Link Master
Nee
Met display
Nee
Met optische interface
Nee
Met relaisuitgang
Nee
Met tijdschakelklok
Nee
Ondersteunt protocol TCP/IP
Ja
Ondersteunt protocol voor ASI
Nee
Ondersteunt protocol voor AS-Interface Safety at Work
