1-fase opbouwgroepenkast met 2 groepen en 2 aardlekautomaten met B-karakteristiek. De zwarte kunststof behuizing heeft 12 modules, een uitneembaar montageframe en IP3X-bescherming.

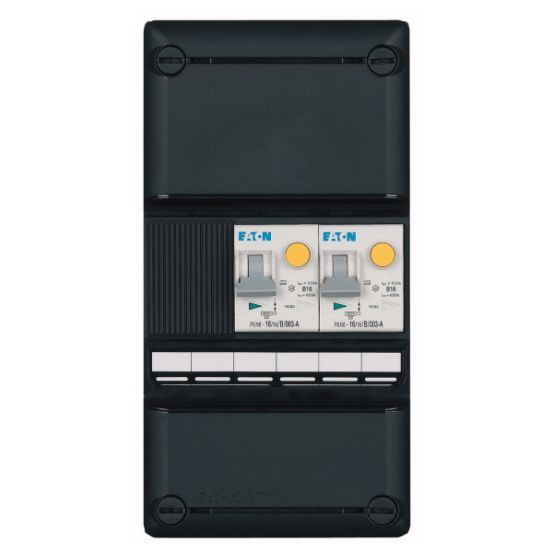

De Eaton Holec Systeem 55 groepenkast A-20G1000-0S-42 is een 1-fase opbouwgroepenkast met twee groepen en twee aardlekautomaten, ontworpen binnen de Systeem 55 serie.
Belangrijkste kenmerken
Deze Eaton Holec Systeem 55 groepenkast is uitgevoerd als 1-fase kast met in totaal 2 lichtgroepen, beveiligd door installatie-/aardlekautomaten met uitschakelkarakteristiek B. De kast beschikt over 2 aardlekautomaten en 2 uitgaande lijnen, waarbij alle groepen achter aardlekbeveiliging zijn geplaatst.
De groepenkast heeft een zwarte kunststof opbouwbehuizing (RAL 9005) met deksel en is voorzien van een uitneembaar montageframe met geïntegreerde DIN-profielen. Dit maakt afmontage buiten de kast eenvoudig. De kast heeft 1 rij met in totaal 12 module-eenheden en een beschermingsgraad van IP3X.
De afmetingen van de kast zijn 131 mm hoog, 123 mm breed en 237 mm diep. De kast is aanbouwbaar en behoort tot de modulaire Systeem 55 lijn, waarbij de afmetingen zijn gebaseerd op een veelvoud van 55 mm.
Kenmerken op een rij
1-fase groepenkast met 2 groepen en 2 aardlekautomaten
Uitneembaar montageframe met geïntegreerde DIN-profielen
Zwarte kunststof opbouwbehuizing, RAL 9005
Beschermingsgraad IP3X
Afmetingen 131 x 123 x 237 mm (h x b x d)
Specificaties
Meer informatie
Aanbouwmogelijkheid
Ja
Aantal aardlekautomaten
2
Aantal aardlekschakelaars 30 mA
0
Aantal aardlekschakelaars 300 mA
0
Aantal boogfout detectie apparaten
0
Aantal directe groepen
0
Aantal driefasige miniatuurstroomonderbrekers (MCB)
0
Aantal eenfasige miniatuurstroomonderbrekers (MCB)
