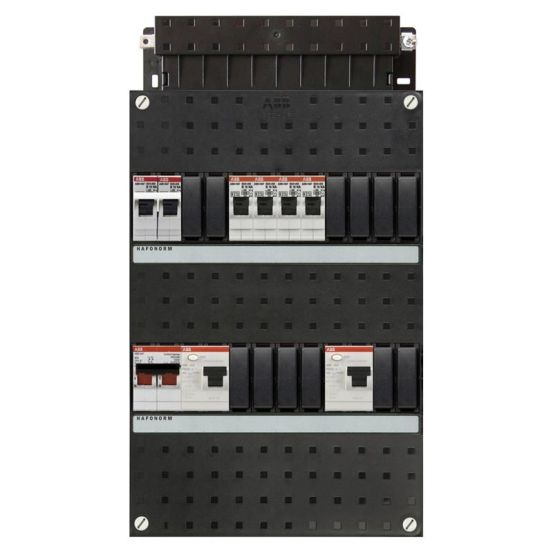

De ABB HAF Hafonorm groepenkast HAD3232-22F+H42 1SPF006905F0274 is een 1-fase groepenkast met hoofdschakelaar, twee aardlekschakelaars, vier lichtgroepen en een kookgroep, voorzien van een Busboard voor eenvoudige montage van installatieautomaten.
Belangrijkste kenmerken
Deze ABB HAF Hafonorm groepenkast is een geassembleerde 1-fase oplossing met in totaal vijf groepen, waarvan vier lichtgroepen en één 1-fase kookgroep. De kast is uitgerust met een hoofdschakelaar van 40 A en twee aardlekschakelaars van 30 mA. De beveiliging bestaat uit installatie- en aardlekautomaten met uitschakelkarakteristiek B en een nominaal afschakelvermogen van 6 kA bij 230 V.
Dankzij het geïntegreerde Busboard kunnen installatieautomaten via een insteekcontact eenvoudig aan de voedende kant worden aangeklikt, zonder extra montagehandelingen. De groepenkast is uitgevoerd als opbouwkast met een kunststof behuizing, een deksel als afdekking en een beschermingsgraad IP20. De kast heeft een open onderkant en uitwisselbare inzetstukken aan de zijkant, wat extra flexibiliteit biedt bij de installatie.
De afmetingen van de kast zijn 390 mm hoog, 220 mm breed en 90 mm diep. De behuizing is zwart en biedt ruimte voor 24 module-eenheden verdeeld over twee rijen. De steekbare aardrail is voorzien van een buitenliggende aansluiting en de kast beschikt over een dubbele aardlekzekering (2 x RCD) en een 1-fase kookgroep die niet geschikt is als krachtgroep.
Kenmerken op een rij
1-fase groepenkast met 4 lichtgroepen, 1 kookgroep en 5 groepen totaal
Hoofdschakelaar 40 A met 2-polige uitvoering en twee aardlekschakelaars 30 mA
Uitgerust met Busboard voor steekbare montage van installatieautomaten
Opbouwkast van kunststof met IP20 en deksel als afdekking
Afmetingen 390 x 220 x 90 mm (h x b x d) met 2 rijen en 24 module-eenheden
Specificaties
Meer informatie
Aanbouwmogelijkheid
Ja
Aantal aardlekautomaten
0
Aantal aardlekschakelaars 30 mA
2
Aantal aardlekschakelaars 300 mA
0
Aantal boogfout detectie apparaten
0
Aantal directe groepen
0
Aantal eenfasige miniatuurstroomonderbrekers (MCB)
