1-fase installatieautomaat met 2 polen (1P+N) met 16A nominale stroom en uitschakelkarakteristiek B, met 6kA afschakelvermogen en schroefloze contacten.

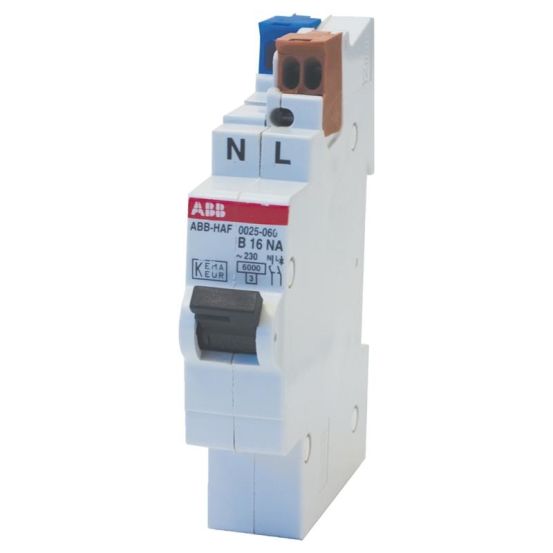

De ABB HAF Hafonorm installatieautomaat 0025.060 is een 1 fase (1P+N) automaat met een nominale stroom van 16 A en uitschakelkarakteristiek B, geschikt als onderdeel van een groepenkast.
Belangrijkste kenmerken
Deze installatieautomaat uit de Hafonorm serie is uitgevoerd als 1P+N met een meeschakelende nul en een nominale meetstroom van 16 A. De B-karakteristiek en een afschakelvermogen van 6 kA bij 230 V en 400 V zorgen voor een passende beveiliging in AC-installaties met een nominale spanning van 230 V.
De automaat is voorzien van een insteekcontact voor het Busboard en schroefloze contacten aan de afgaande zijde, wat een snelle en eenvoudige montage mogelijk maakt. Met behulp van een samenbouwset is deze flexomaat uit te breiden tot fornuisgroep of kookgroep.
Kenmerken op een rij
Nominale meetstroom 16 A
Uitvoering 1P+N, 2 polen totaal met meeschakelende nul
Uitschakelkarakteristiek B
Nominale afschakelvermogen 6 kA (EN 60898 en IEC 60947-2)
Insteekcontact voor Busboard en schroefloze contacten, uitbreidbaar tot fornuisgroep met samenbouwset
Specificaties
Meer informatie
Aansluitbare geleiderdoorsnede eendraads
0-16 mm²
Aansluitbare geleiderdoorsnede meerdraads
0-10 mm²
Aantal beveiligde polen
1
Aantal polen (totaal)
2
Beschermingsgraad (IP)
IP2X
Bouwbreedte
17.5 mm
Breedte in module-eenheden
1
Energiebegrenzingsklasse
3
Explosieveilig
Nee
Frequentie
50 Hz
Inbouwdiepte
68 mm
Inbouwmontage (stucwerk)
Nee
Meeschakelende nul
Ja
Nevenapparaat mogelijk
Nee
Nominale (meet)spanning
230 V
Nominale (meet)stroom
16 A
Nominale afschakelvermogen Icn EN 60898 bij 230 V
6 kA
Nominale afschakelvermogen Icn EN 60898 bij 400 V
6 kA
Nominale afschakelvermogen Icu IEC 60947-2 bij 230 V
6 kA
Nominale afschakelvermogen Icu IEC 60947-2 bij 400 V
