1-fase installatieautomaat met 2 polen (1P+N) met 16 A nominale meetstroom en uitschakelkarakteristiek B. Met Quickconnect-aansluiting en 6 kA afschakelvermogen.

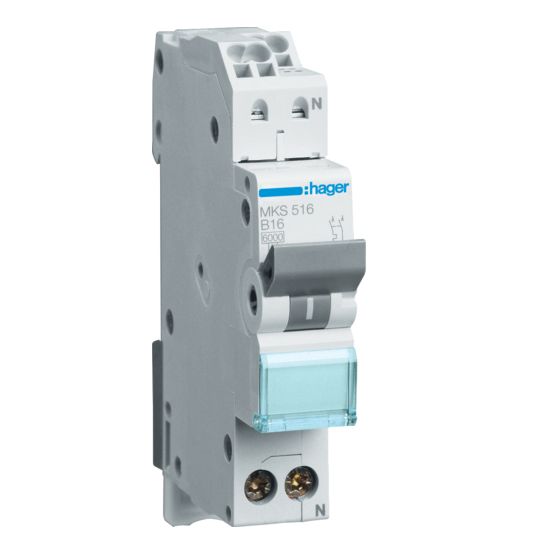

De Hager Quickconnect installatieautomaat MKS516 is een 1-fase (1P+N) installatieautomaat uit de Quickconnect serie, geschikt voor toepassingen in groepenkasten.
Belangrijkste kenmerken
Deze installatieautomaat heeft een nominale meetstroom van 16 A en een uitschakelkarakteristiek B. Het betreft een 1P+N-uitvoering met in totaal 2 polen, waarbij één pool beveiligd is en de nul meeschakelt. Het nominale afschakelvermogen bedraagt 6 kA bij 230 V volgens EN 60898 en 6 kA volgens IEC 60947-2.
Dankzij de Quickconnect-aansluittechniek zijn snelle verbindingen zonder gereedschap mogelijk. De automaat is geschikt voor massieve en meerdraads aders van 1,5 tot 4 mm² en is voorzien van een flexibele bevestigingsclip voor eenvoudig losmaken en monteren. De bouwbreedte is 17,5 mm (1 module-eenheid) en de inbouwdiepte bedraagt 70 mm.
Verder beschikt de installatieautomaat over een beschermingsgraad IP20, een nominale isolatiespanning van 500 V en een nominale stoothoudspanning van 4 kV. Het spanningsniveau is 240 V AC bij een frequentie van 50-60 Hz. De automaat behoort tot overspanningscategorie 3 en vervuilingsgraad 2 en kan in een omgevingstemperatuur van -25 tot 70 °C worden gebruikt.
Kenmerken op een rij
Nominale meetstroom 16 A
1P+N-uitvoering met 2 polen totaal en 1 beveiligde pool
Uitschakelkarakteristiek B
Quickconnect-aansluittechniek, geschikt voor massieve en meerdraads aders 1,5-4 mm²
Nominaal afschakelvermogen 6 kA bij 230 V, bouwbreedte 17,5 mm (1 module)
