Geïsoleerde 2-polige kamrail van 68 mm voor het verbinden van één aardlekschakelaar met twee 1-moduuls fase/nul-automaten. Geschikt voor 63 A bij 400 V met een pen-aansluiting.

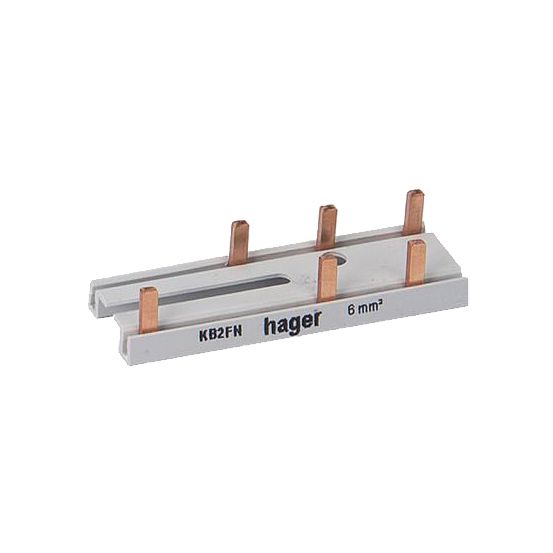

De Hager Vision kamrail KB2FN is een geïsoleerde 2-polige aansluitrail voor gebruik in groepenkasten, speciaal bedoeld om één aardlekschakelaar met twee 1-moduuls fase/nul-automaten te verbinden.
Belangrijkste kenmerken
Deze Hager Vision kamrail KB2FN is ontworpen voor een veilige en efficiënte installatie in groepenkasten. De aansluitrail verbindt één aardlekschakelaar van het type CDA540G met twee 1-moduuls fase/nul-automaten, waaronder uitvoeringen uit de reeksen MK*, MH* en MJ*. Hierdoor is de rail geschikt voor configuraties waarbij twee apparaten op één aardlekschakelaar worden aangesloten.
De kamrail is 2-polig uitgevoerd met twee fasen, heeft een lengte van 68 mm en een doorsnede van 10 mm². De breedte bedraagt 4 module-eenheden met een delingsmaat van 17,8 mm. De elektrische aansluiting is uitgevoerd als pen en de rail is geïsoleerd in de kleur grijs.
De nominale continustroom bedraagt 63 A bij een maximale nominale bedrijfsspanning van 400 V, met een toegekende stootspanning van 4 kV. De kamrail is niet op maat te snijden en is geschikt voor apparaten met nulgeleider, maar niet voor apparaten met hulpschakelaar.
Kenmerken op een rij
Voor één aardlekschakelaar (CDA540G) en twee 1-moduuls fase/nul-automaten (o.a. MK*/MH*/MJ*)
Geïsoleerde 2-polige kamrail met 2 fasen in grijs
Lengte 68 mm, doorsnede 10 mm², breedte 4 module-eenheden
Nominale continustroom 63 A bij een maximale bedrijfsspanning van 400 V
Pen-aansluiting met toegekende stootspanning van 4 kV
