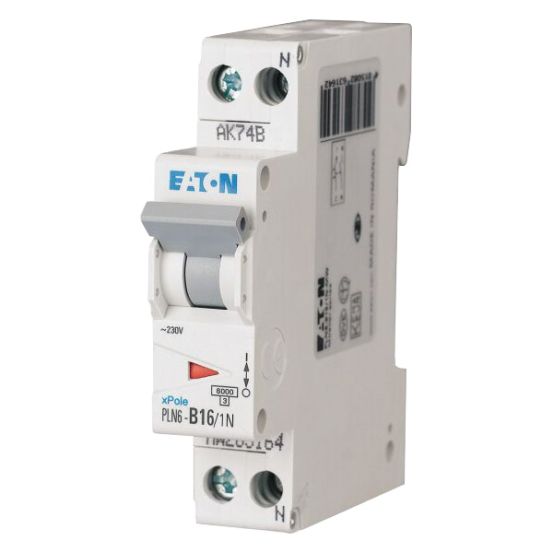

De Eaton Moeller PLN6-B16/1N-MW is een 1-fase (1P+N) installatieautomaat uit de PLN serie, geschikt voor toepassing in groepenkasten als onderdeel van een residentiële installatie.
Belangrijkste kenmerken
Deze installatieautomaat heeft een nominale stroom van 16 A en een uitschakelkarakteristiek B. Met in totaal 2 polen (1P+N) en een meeschakelende nul is hij geschikt voor 1-fase toepassingen bij een nominale spanning van 230 V AC.
De automaat is uitgevoerd in 1 module-eenheid (1TE) met een bouwbreedte van 17,5 mm, waardoor hij compact in de groepenkast past. De raam- en liftklemmen aan zowel de boven- als onderzijde maken het aansluiten van eendraads en meerdraads geleiders van 1 tot 16 mm² mogelijk. De contactpositie-indicatoren tonen duidelijk de status van de contacten.
Dankzij de 3-standen DIN-rail clip is het component eenvoudig te monteren en weer uit een bestaand kamrailverband te verwijderen. De installatieautomaat heeft een nominale afschakelcapaciteit van 6 kA volgens EN 60898 bij zowel 230 V als 400 V, een beschermingsgraad IP20 en is ontworpen voor een omgevingstemperatuur tijdens bedrijf van -25 tot 75 °C.
Kenmerken op een rij
Nominale stroom 16 A
2-polige uitvoering (1P+N) met meeschakelende nul
Uitschakelkarakteristiek B
1TE breed (17,5 mm) met 3-standen DIN-rail clip
Raam- en liftklemmen voor 1-16 mm² eendraads en meerdraads
Specificaties
Meer informatie
Aansluitbare geleiderdoorsnede eendraads
1-16 mm²
Aansluitbare geleiderdoorsnede meerdraads
1-16 mm²
Aantal beveiligde polen
1
Aantal polen (totaal)
2
Beschermingsgraad (IP)
IP20
Bouwbreedte
17.5 mm
Breedte in module-eenheden
1
Energiebegrenzingsklasse
3
Explosieveilig
Nee
Frequentie
50-60 Hz
Inbouwdiepte
70.5 mm
Inbouwmontage (stucwerk)
Nee
Meeschakelende nul
Ja
Nevenapparaat mogelijk
Ja
Nominale (meet)spanning
230 V
Nominale (meet)stroom
16 A
Nominale afschakelvermogen Icn EN 60898 bij 230 V
6 kA
Nominale afschakelvermogen Icn EN 60898 bij 400 V
6 kA
Nominale afschakelvermogen Icu IEC 60947-2 bij 230 V
0 kA
Nominale afschakelvermogen Icu IEC 60947-2 bij 400 V
