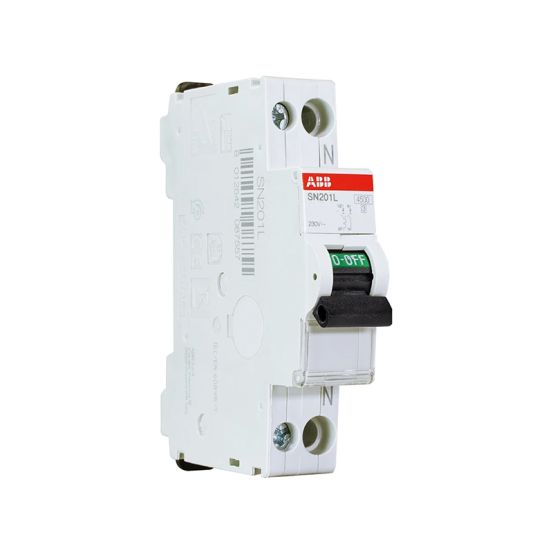

De ABB HAF SN installatieautomaat SN201 L-B16 is een 1-fase (1P+N) automaat uit de SN-serie, ontworpen voor het beveiligen van stroomkringen tegen overbelasting en kortsluiting.
Belangrijkste kenmerken
Deze installatieautomaat heeft een nominale stroom van 16 A en een B-uitschakelkarakteristiek. Het is een 1P+N-uitvoering met in totaal 2 polen, waarbij de nul meeschakelt. De automaat is geschikt voor een nominale spanning van 230 V AC en biedt beveiliging met een nominale afschakelcapaciteit van 4,5 kA volgens EN 60898 en 6 kA volgens IEC 60947-2.
De installatie wordt vereenvoudigd door dubbele kooiklemmen, geschikt voor zowel eendraads als meerdraads geleiders. De contactpositie-indicatoren op de tuimelschakelaar maken de status van de contacten direct zichtbaar. De automaat heeft een bouwbreedte van 17,8 mm (1 module-eenheid) en is uitgevoerd in energiebegrenzingsklasse 3.
De installatieautomaat is voorzien van beschermingsgraad IP20 en is ontworpen voor gebruik bij een omgevingstemperatuur van -25 tot 55 °C. Daarnaast is een nevenapparaat mogelijk en voldoet de automaat aan overspanningscategorie 3 en vervuilingsgraad 2.
Kenmerken op een rij
Nominale stroom 16 A
2-polige 1P+N-uitvoering met meeschakelende nul
B-uitschakelkarakteristiek
Dubbele kooiklemmen voor eendraads (1-16 mm²) en meerdraads (1-10 mm²) geleiders
Contactpositie-indicatoren en bouwbreedte 17,8 mm (1 module)
Specificaties
Meer informatie
Aansluitbare geleiderdoorsnede eendraads
1-16 mm²
Aansluitbare geleiderdoorsnede meerdraads
1-10 mm²
Aantal beveiligde polen
1
Aantal polen (totaal)
2
Beschermingsgraad (IP)
IP20
Bouwbreedte
17.8 mm
Breedte in module-eenheden
1
Energiebegrenzingsklasse
3
Explosieveilig
Nee
Frequentie
50-60 Hz
Inbouwdiepte
69 mm
Inbouwmontage (stucwerk)
Nee
Meeschakelende nul
Ja
Nevenapparaat mogelijk
Ja
Nominale (meet)spanning
230 V
Nominale (meet)stroom
16 A
Nominale afschakelvermogen Icn EN 60898 bij 230 V
4.5 kA
Nominale afschakelvermogen Icu IEC 60947-2 bij 230 V
6 kA
Nominale afschakelvermogen Icu IEC 60947-2 bij 400 V
