1-fase groepenkast met 6 groepen, 2 aardlekschakelaars van 30 mA en een 2-polige 40A hoofdschakelaar. De zwarte kunststof opbouwbehuizing heeft een Busboard en meet 390x220x90 mm.

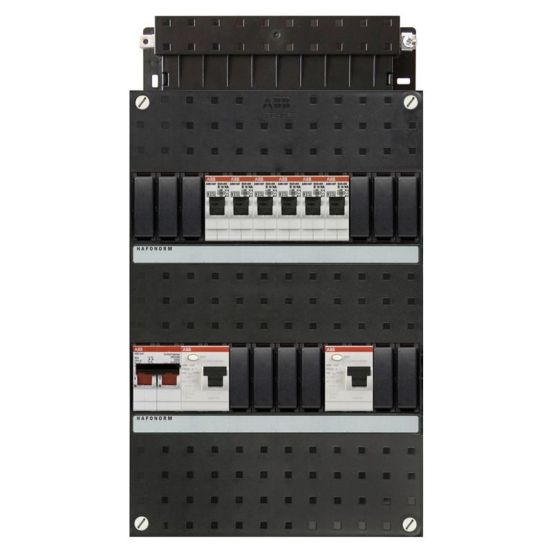

De ABB HAF Hafonorm groepenkast HAD3333-22+H42 is een 1-fase groepenkast met 6 groepen, 2 aardlekschakelaars en een hoofdschakelaar, voorzien van een Busboard voor het eenvoudig inklikken van installatieautomaten.
Belangrijkste kenmerken
Deze ABB HAF Hafonorm groepenkast is geschikt voor 1-fase installaties en biedt in totaal 6 groepen, verdeeld over 2 rijen. De kast is uitgerust met 2 aardlekschakelaars van 30 mA en een 2-polige hoofdschakelaar met een nominale stroom van 40 A. De beveiliging wordt verzorgd door installatie- en aardlekautomaten met uitschakelkarakteristiek B en een nominaal afschakelvermogen van 6 kA.
De groepenkast is modulair opgebouwd en voorzien van een Busboard spanningsrail, zodat installatieautomaten eenvoudig kunnen worden ingeklikt zonder extra montagehandelingen. De behuizing is van kunststof in de kleur zwart, heeft een opbouw montagewijze en is aan de onderkant open met uitwisselbare inzetstukken aan de zijkant. De steekbare aardrail beschikt over een buitenliggende aansluiting.
De kast heeft een beschermingsgraad van IP20, is uitgevoerd met een deksel als afdekking en wordt geleverd als recyclebaar product. De afmetingen bedragen 390 mm hoogte, 220 mm breedte en 90 mm diepte, met een breedte van 24 module-eenheden en een inbouwdiepte van 0 mm.
Kenmerken op een rij
1-fase groepenkast met 6 groepen en 2 aardlekschakelaars van 30 mA
Voorzien van hoofdschakelaar 2-polig, 40 A
Busboard spanningsrail voor eenvoudig inklikken van installatieautomaten
Kunststof opbouwbehuizing in zwart met IP20 beschermingsgraad
Afmetingen 390 x 220 x 90 mm (h x b x d), 24 module-eenheden breed
Specificaties
Meer informatie
Aanbouwmogelijkheid
Ja
Aantal aardlekautomaten
0
Aantal aardlekschakelaars 30 mA
2
Aantal aardlekschakelaars 300 mA
0
Aantal boogfout detectie apparaten
0
Aantal directe groepen
0
Aantal eenfasige miniatuurstroomonderbrekers (MCB)
