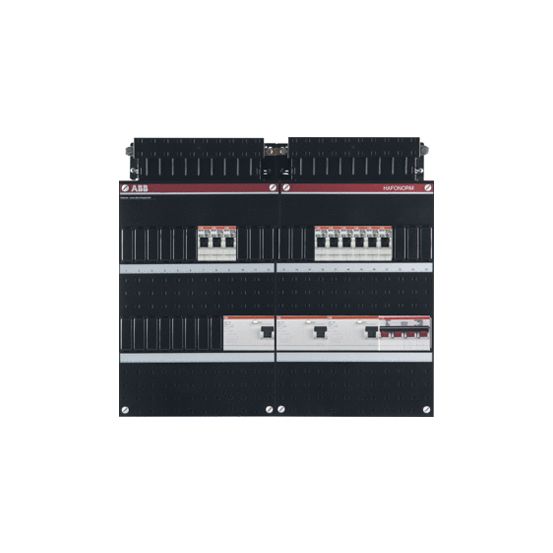

De ABB HAF Hafonorm groepenkast 1SPF006909F2699 is een geassembleerde groepenkast met 9 groepen en 3 fasen, uitgevoerd in kunststof behuizing en geschikt voor opbouwmontage.
Belangrijkste kenmerken
Deze ABB HAF Hafonorm groepenkast is een complete, geassembleerde verdeler met een totaal van 9 groepen en 9 lichtgroepen. De kast is voorzien van 3 aardlekschakelaars van 30 mA en 9 eenfasige miniatuurstroomonderbrekers (MCB), waarbij 9 groepen achter de aardlekschakelaars zijn geplaatst. De beveiliging is uitgevoerd met installatie-/aardlekautomaten en heeft uitschakelkarakteristiek B.
De groepenkast is uitgevoerd als 3-fasige verdeler met een 4-polige hoofdschakelaar met een nominale stroom van 40 A en een nominaal afschakelvermogen van 6 kA (EN 60898 bij 230 V). De kunststof behuizing in de kleur zwart heeft een deksel als afdekking en een beschermingsgraad van IP20. De kast is niet afsluitbaar en wordt zonder transparant deksel, contactdoos, meter, beltransformator of overspanningsbeveiliging geleverd.
De Hafonorm groepenkast is geschikt voor opbouwmontage (stucwerk) en heeft een hoogte van 390 mm, een breedte van 440 mm en een diepte van 90 mm. De breedte in module-eenheden bedraagt 48 en de kast is uitgevoerd met 2 rijen. Daarnaast is er aanbouwmogelijkheid en is de uitvoering voorzien van een zekering lastscheider (MCB + 2 x RCD) en een dubbele aardlekzekering (2 x RCD). De kast heeft geen kookgroep en de kookgroep is niet geschikt als krachtgroep.
Kenmerken op een rij
Geassembleerde ABB HAF Hafonorm groepenkast met totaal 9 groepen en 9 lichtgroepen
3-fasige uitvoering met 4-polige hoofdschakelaar, nominale stroom 40 A en afschakelvermogen 6 kA
Voorzien van 3 aardlekschakelaars 30 mA en 9 eenfasige MCB’s met uitschakelkarakteristiek B
Kunststof behuizing, zwart, IP20, opbouwmontage (hxbxd 390 x 440 x 90 mm, 2 rijen, 48 module-eenheden)
Met aanbouwmogelijkheid, zekering lastscheider (MCB + 2 x RCD) en dubbele aardlekzekering (2 x RCD)
Specificaties
Meer informatie
Aanbouwmogelijkheid
Ja
Aantal aardlekautomaten
0
Aantal aardlekschakelaars 30 mA
3
Aantal aardlekschakelaars 300 mA
0
Aantal boogfout detectie apparaten
0
Aantal directe groepen
0
Aantal eenfasige miniatuurstroomonderbrekers (MCB)
