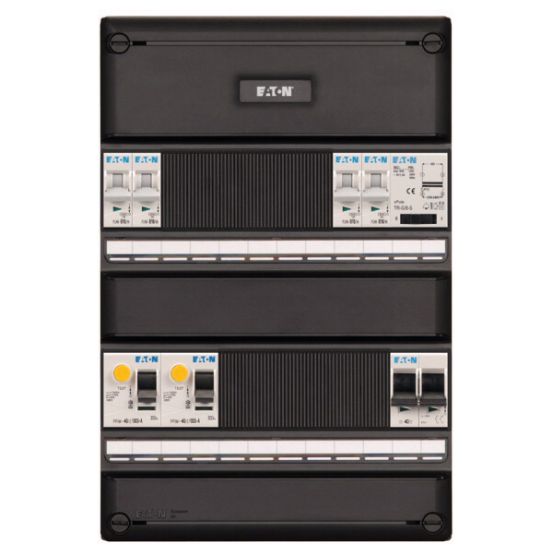

De Eaton Holec Systeem 55 groepenkast I-42G140T-HS-64 is een 1-fase opbouwgroepenkast met 4 groepen, ontworpen als complete oplossing binnen de Systeem 55 serie.
Belangrijkste kenmerken
Deze Eaton Holec Systeem 55 groepenkast is uitgevoerd als 1-fase kast met in totaal 4 lichtgroepen. De kast is voorzien van 4 eenfasige installatieautomaten met uitschakelkarakteristiek B en een nominaal afschakelvermogen van 10 kA. Alle 4 groepen zijn geplaatst achter 2 aardlekschakelaars van 30 mA, waardoor de installatie in twee aardlekzones is verdeeld.
De groepenkast is uitgerust met een 2-polige hoofdschakelaar van 40 A en een geïntegreerde beltransformator. Het modulaire kastensysteem is uitgevoerd in zwarte kunststof (RAL 9005) en is geschikt voor opbouwmontage. De kast beschikt over uitneembare montageframes met geïntegreerde DIN-profielen, zodat componenten buiten de kast kunnen worden afgemonteerd.
Kenmerken op een rij
1-fase groepenkast met 4 lichtgroepen achter 2 aardlekschakelaars 30 mA
Met 2-polige hoofdschakelaar 40 A en geïntegreerde beltransformator
Uitneembare montageframes met geïntegreerde DIN-profielen
Opbouwkast van kunststof in RAL 9005
Uitschakelkarakteristiek B, nominaal afschakelvermogen 10 kA
Specificaties
Meer informatie
Aanbouwmogelijkheid
Ja
Aantal aardlekautomaten
0
Aantal aardlekschakelaars 30 mA
2
Aantal aardlekschakelaars 300 mA
0
Aantal boogfout detectie apparaten
0
Aantal directe groepen
0
Aantal driefasige miniatuurstroomonderbrekers (MCB)
0
Aantal eenfasige miniatuurstroomonderbrekers (MCB)
