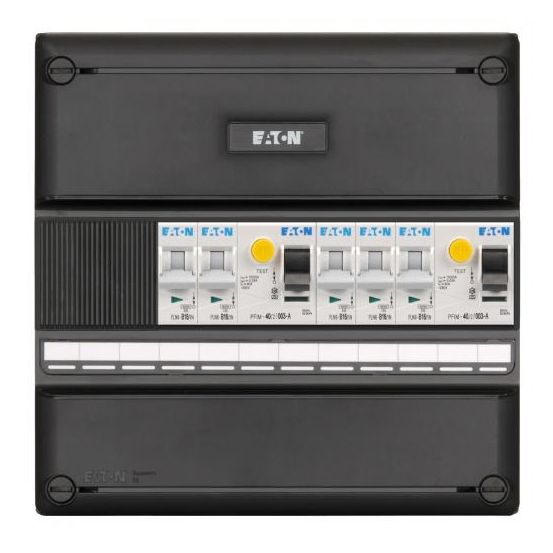

De Eaton Holec Systeem 55 - Groepenkast I-52G1400-0S-44 is een 1-fase groepenkast uit de Systeem 55 serie, uitgevoerd in zwart kunststof met deksel.
Belangrijkste kenmerken
Deze Eaton Holec groepenkast is een modulaire kunststof opbouwkast met een uitneembaar montageframe en geïntegreerde DIN-profielen. Hierdoor kunnen de componenten eenvoudig buiten de kast worden afgemonteerd. De kast is uitgerust met in totaal 5 lichtgroepen op 1 fase, verdeeld over 5 eenfasige installatieautomaten met uitschakelkarakteristiek B.
De groepenkast beschikt over 2 aardlekschakelaars van 30 mA, waarachter alle 5 groepen zijn geplaatst. De behuizing is uitgevoerd in zwarte kleur (RAL 9005) met deksel en heeft een beschermingsgraad van IP3X. De kast heeft 1 rij met een breedte van 12 module-eenheden en een nominale afschakelvermogen van 10 kA bij 230 V.
De afmetingen van de kast zijn 140 mm hoog, 234 mm breed en 292 mm diep. De inbouwmaten bedragen 45 mm hoogte, 210 mm breedte en 0 mm diepte. De groepenkast wordt geleverd zonder hoofdschakelaar, overspanningsbeveiliging, beltransformator, contactdoos, meter en transparant deksel.
Kenmerken op een rij
1-fase groepenkast met 5 lichtgroepen en 5 eenfasige installatieautomaten
Voorzien van 2 aardlekschakelaars 30 mA met in totaal 5 groepen erachter
Modulaire opbouwkast van kunststof met uitneembaar montageframe en DIN-profielen
Zwarte behuizing RAL 9005 met deksel en beschermingsgraad IP3X
Afmetingen 140 x 234 x 292 mm (h x b x d), 1 rij van 12 modules
Specificaties
Meer informatie
Aanbouwmogelijkheid
Ja
Aantal aardlekautomaten
0
Aantal aardlekschakelaars 30 mA
2
Aantal aardlekschakelaars 300 mA
0
Aantal boogfout detectie apparaten
0
Aantal directe groepen
0
Aantal driefasige miniatuurstroomonderbrekers (MCB)
0
Aantal eenfasige miniatuurstroomonderbrekers (MCB)
