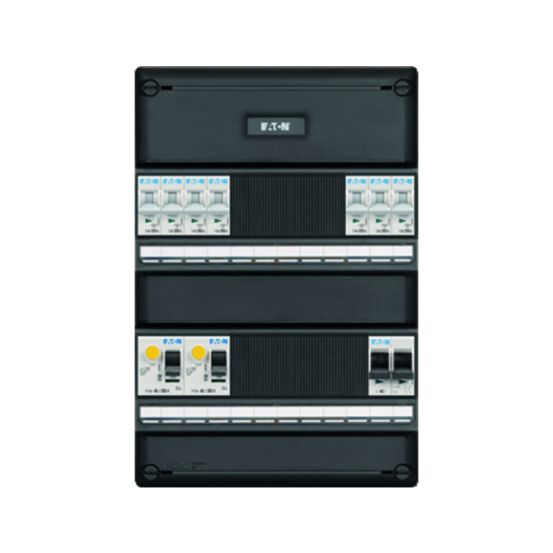

1-fase groepenkast met 7 lichtgroepen, 2 aardlekschakelaars van 30 mA en een 2-polige hoofdschakelaar van 40 A. Deze zwarte kunststof opbouwkast heeft 2 rijen en IP3X-bescherming.
De Eaton Holec Systeem 55 - Groepenkast I-72G1400-HS-64 is een complete 1-fase groepenkast uit het modulaire kunststof Systeem 55, uitgevoerd met zeven groepen, twee aardlekschakelaars en een hoofdschakelaar.
Belangrijkste kenmerken
Deze Eaton Holec groepenkast is een 1-fase uitvoering met in totaal 7 groepen, waarvan 7 lichtgroepen, achter twee aardlekschakelaars van 30 mA. De kast is voorzien van een tweepolige hoofdschakelaar met een nominale stroom van 40 A en een uitschakelkarakteristiek B bij een afschakelvermogen van 10 kA volgens EN 60898 bij 230 V.
De groepenkast behoort tot het Systeem 55 en is opgebouwd als een modulair kunststof systeem met opbouwmontage. De behuizing is zwart (RAL 9005) en heeft een deksel als afdekking. Het systeem beschikt over uitneembare montageframes met geïntegreerde DIN-profielen, zodat componenten buiten de kast kunnen worden afgemonteerd. De kast heeft 2 rijen en in totaal 12 module-eenheden breed.
Met een beschermingsgraad IP3X en een installatie-/aardlekautomaat als beveiliging biedt deze groepenkast 7 uitgaande lijnen. De afmetingen zijn 140 mm hoogte, 234 mm breedte en 401 mm diepte, met een inbouwbreedte van 210 mm en een inbouwhoogte van 45 mm. De kast is geschikt voor aanbouw en wordt geleverd als geassembleerde groepenkast uit de Systeem 55-serie.
Kenmerken op een rij
1-fase groepenkast met 7 (licht)groepen en 7 eenfasige installatieautomaten
Uitgevoerd met 2 aardlekschakelaars 30 mA en een 2-polige hoofdschakelaar 40 A
Modulair kunststof Systeem 55 met opbouwmontage
Uitneembare montageframes met geïntegreerde DIN-profielen
Zwarte behuizing (RAL 9005) met beschermingsgraad IP3X
Specificaties
Meer informatie
Aanbouwmogelijkheid
Ja
Aantal aardlekautomaten
0
Aantal aardlekschakelaars 30 mA
2
Aantal aardlekschakelaars 300 mA
0
Aantal boogfout detectie apparaten
0
Aantal directe groepen
0
Aantal driefasige miniatuurstroomonderbrekers (MCB)
0
Aantal eenfasige miniatuurstroomonderbrekers (MCB)
