3-polige NH00-patroonlastscheider met schroefaansluiting voor 160A en 690V AC. Voorzien van frontbediening via dekselgreep, IP2X-bescherming en geschikt voor bodemmontage.

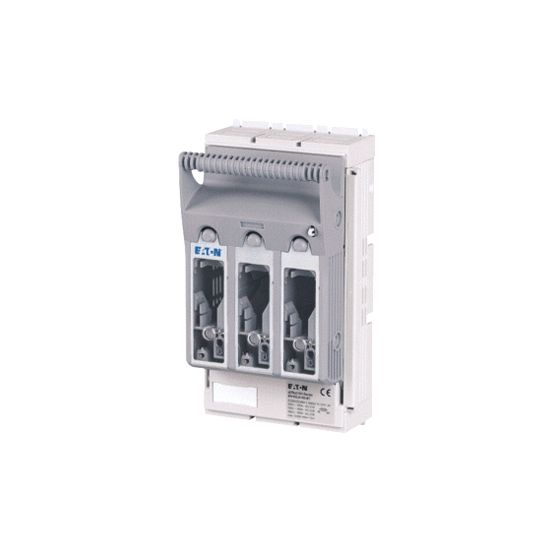

De Eaton NH patroonlastscheider XNH00-A160 is een 3-polige veilighedenlastscheider uit de NH-serie, geschikt voor zekeringen type NH00 en uitgevoerd met schroefaansluitingen.
Belangrijkste kenmerken
Deze Eaton XNH00-A160 NH patroonlastscheider is ontworpen als uitvoering lastscheider en is geschikt voor zekeringen van het type NH00. Het apparaat beschikt over drie polen en een hoofdstroomcircuit met schroefaansluiting. Het bedieningselement bevindt zich aan de voorzijde en is uitgevoerd als dekselgreep.
De lastscheider heeft een nominale continustroom Iu van 160 A en een maximale nominale bedrijfsspanning Ue bij AC van 690 V. Daarnaast zijn een voorwaardelijke nominale kortsluitstroom Iq van 120 kA en een toegelaten korte-duur stroom Icw van 11 kA gespecificeerd. De beschermingsgraad aan de frontzijde is IP2X.
De patroonlastscheider is niet uitgerust met motoraandrijving, niet voorzien van zekeringsbewaking en niet uitgevoerd als hoofdschakelaar, noodstopinrichting of veiligheidsschakelaar. Hij is geschikt voor bodemmontage en niet geschikt voor stroomrailopbouw. Connectoren zijn niet aanwezig.
Kenmerken op een rij
Uitvoering lastscheider, veilighedenlastscheider uit de Eaton NH-serie
Geschikt voor zekeringen type NH00, 3-polig
Nominale continustroom Iu 160 A en max. nominale bedrijfsspanning Ue bij AC 690 V
Voorwaardelijke nominale kortsluitstroom Iq 120 kA en toegelaten korte-duur stroom Icw 11 kA
Schroefaansluiting met bediening aan de voorzijde via dekselgreep, beschermingsgraad frontzijde IP2X
