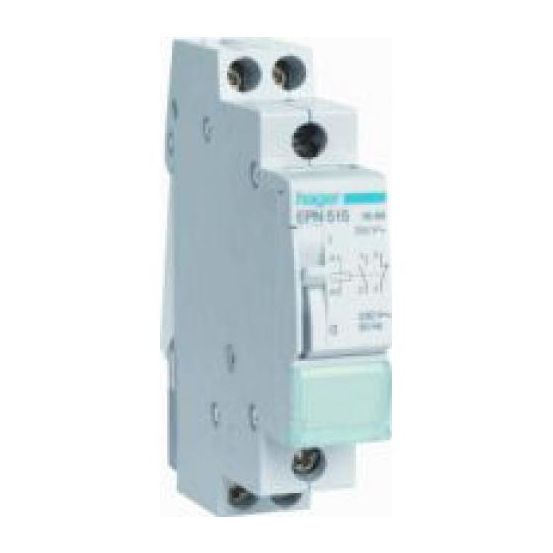

Hager EPN - Impulsrelais EPN524

Fabrikantnr:

EPN524 | 3250612369492

Impulsrelais met twee maakcontacten voor 16A en 250V AC, voorzien van statusmelding en handschakeling. Geschikt voor DIN-railmontage met een spoelspanning van 24V AC of 12V DC.

Verpakt per 1 stuk

Meer informatie

36,27 29,98

Op werkdagen voor 21.00 uur besteld, morgen in huis. Levering ook op zaterdag.

21 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

De Hager EPN - Impulsrelais EPN524 is een impulsrelais uit de EPN serie van HAGER voor het automatisch schakelen van stroomkringen en het aansturen van verlichtingsgroepen tot 16 A.

Belangrijkste kenmerken

Dit impulsrelais is geschikt voor het aansturen van verlichtingsgroepen tot 16 A en is voorzien van twee maakcontacten. Het werkt met kortstondige omschakelmomenten via impulsdrukkers of andere omschakelcommando's, waardoor de besturing zich grotendeels in ruststand bevindt en er geen vermogensverlies en warmteopwekking is door ingehouden magneetspoelen.

De Hager EPN524 beschikt over een contactstatusmelding en handschakeling voor eenvoudige bediening. Hulpelementen kunnen zonder gereedschap worden gemonteerd. Het relais is geschikt voor montage op een DIN-rail en heeft een breedte van 18 mm, een hoogte van 86 mm en een diepte van 70 mm.

Het impulsrelais heeft een nominale schakelstroom van 16 A en is geschikt voor een voedingsspanning tot 250 V AC. De spoel kan worden aangestuurd met 24 V AC of 12 V DC, met een spoelspanningsbereik van 19.2-26.4 V AC en 9.6-13.2 Vdc. Daarnaast is het geschikt voor verschillende typen belasting, waaronder gloeilampen tot 1800 W en diverse tl-belastingen.

Kenmerken op een rij

Impulsrelais met twee maakcontacten
Aansturing van verlichtingsgroepen tot 16 A
Contactstatusmelding en handschakeling
Montage op DIN-rail, breedte 18 mm
Spoelspanning 24 V AC of 12 V DC, voedingsspanning tot 250 V AC

Specificaties

Meer informatie
Aantal contacten als maakcontact	2
Aantal contacten als verbreekcontact	0
Aantal contacten als wisselcontact	0
Aantal modulen 18 mm (TE)	1
Breedte in module-eenheden	17.5
Breedte	18 mm
Centrale besturing	Optie
Diepte	70 mm
Frequentie spoelspanning 1	50-60 Hz
Frequentie spoelspanning 2	50-60 Hz
Functie	Mechanisch, schakelaar
Handbediening	Ja
Hoogte	86 mm
Inbouwdiepte	63 mm
Max. belasting TL-buis (duo-geschakeld)	1600 VA
Max. belasting TL-buis (parallel gecompenseerd)	900 VA
Max. belasting TL-buis	800 VA
Max. gloeilampbelasting	1800 W
Max. schakelstroom (cos phi = 0,6)	16 A
Montagewijze	DIN-rail
Nominale (meet)schakelstroom	16 A
Recycle	Ja
Spanningstype voedingsspanning	AC
Spoelspanning 1	24 V
Spoelspanning 2	12 V
Spoelspanning AC	19.2-26.4 V
Spoelspanning DC	9.6-13.2 Vdc
Spoelspanningstype 1	AC
Spoelspanningstype 2	DC
Vaak gebruikte artikelnummers	10019020 \| 2700449138 \| 7576853
Voedingsspanning van/tot	250 V
