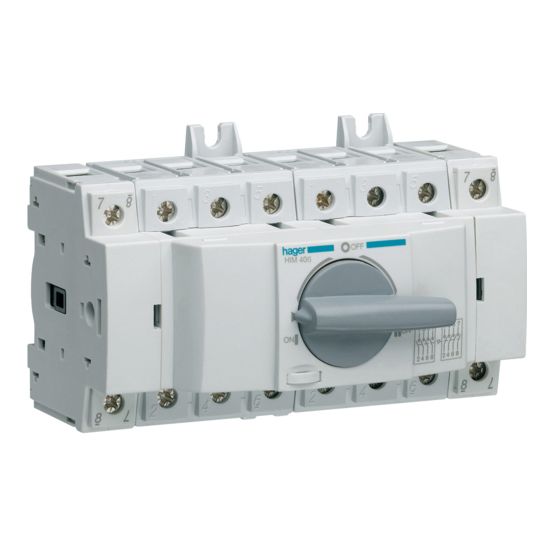

De Hager HIM omschakelaar HIM406 is een modulaire lastomschakelaar met handbediening, ontworpen voor het onder belasting omschakelen van twee laagspanningscircuits op een DIN-rail.
Belangrijkste kenmerken
Deze Hager HIM406 lastomschakelaar is uitgevoerd als inbouwapparaat met vaste inbettechniek en is geschikt voor verdelerinbouw en bodemmontage. De schakelaar heeft drie schakelposities en een grijs bedieningselement in de vorm van een korte draaigreep, waarmee u handmatig kunt omschakelen.
De omschakelaar is 4-polig en heeft een nominale continustroom van 63 A bij 400 V (AC-21, AC-23 en Lu), met een bedrijfs- en meetspanning tot 415 V. Het schakelvermogen bij 400 V bedraagt 41 kW en het nominale vermogen AC-23 bij 400 V is 28 kW. Dankzij de schroefaansluiting sluit u het hoofdstroomcircuit direct en stevig aan.
De HIM406 is uitgevoerd als hoofdschakelaar, omkeerschakelaar, veiligheidsschakelaar en werkschakelaar, met een beschermingsgraad IP20 aan de frontzijde. Het apparaat is vergrendelbaar en heeft een toegelaten korte duur-stroom van 1,5 kA en een voorwaardelijke nominale kortsluitstroom van 50 kA.
Kenmerken op een rij
Modulaire lastomschakelaar met handbediening en drie schakelposities
4-polig met nominale continustroom 63 A tot 415 V
Geschikt voor DIN-rail, verdelerinbouw en bodemmontage
Schroefaansluiting voor het hoofdstroomcircuit
Uitgevoerd als hoofd-, omkeer-, veiligheids- en werkschakelaar
