2-polige, grijze kamrail van 10 mm² voor 2 fasen met 5 aansluitposities. Deze geïsoleerde rail met pen-aansluiting is geschikt voor 63 A bij 400 V en 7 module-eenheden breed.

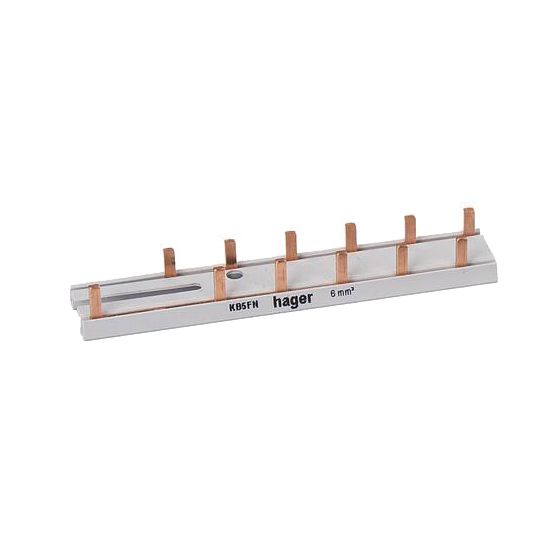

De Hager Vision kamrail KB5FN is een grijze, geïsoleerde aansluitrail voor toepassing in groepenkasten, geschikt voor één aardlekschakelaar en meerdere F/N-automaten.
Belangrijkste kenmerken
Deze Hager KB5FN kamrail uit de Vision serie is ontworpen als aansluitrail voor één aardlekschakelaar (CDA540G) in combinatie met vijf 1-moduuls F/N-automaten of drie F/N-automaten met een fornuisgroep. De kamrail is 2-polig en geschikt voor 2 fasen, met in totaal vijf aansluitposities.
De kamrail heeft een doorsnede van 10 mm², een lengte van 121 mm en een delingsmaat van 17,8 mm. De breedte bedraagt 7 module-eenheden en de rail is grijs en geïsoleerd uitgevoerd. De elektrische aansluiting is uitgevoerd als pen en de kamrail is geschikt voor apparaten met nulgeleider.
De Hager KB5FN ondersteunt een nominale continustroom van 63 A bij een maximale nominale bedrijfsspanning Ue van 400 V, met een toegekende stootspanning van 4 kV. De kamrail is niet op maat te snijden en is bedoeld ten behoeve van de seriecombinatie CDA540G + 3 x MK*/MH*/MJ* + fornuisgroep.
Kenmerken op een rij
Geschikt voor één aardlekschakelaar (CDA540G) en vijf 1-moduuls F/N-automaten of drie F/N-automaten met een fornuisgroep
2-polige kamrail voor 2 fasen, geschikt voor 5 apparaten
Doorsnede 10 mm², lengte 121 mm en delingsmaat 17,8 mm
