Phoenix Contact PTTB - Verbindingsrijgklem 3210583

Fabrikantnr:

3210583 | 4046356419000

Grijze twee-etage verbindingsrijgklem met intern verbonden etages voor DIN-rail 35 mm. Geschikt voor 0,14-4 mm² geleiders, 500 V en 22 A, met een brandbaarheidsklasse V0.

Verpakt per 1 stuk

Meer informatie

2,98 2,46

Op werkdagen voor 21.00 uur besteld, morgen in huis. Levering ook op zaterdag.

71 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

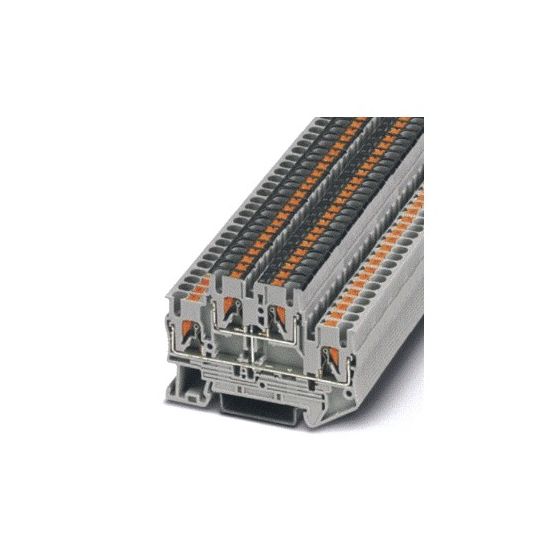

De Phoenix Contact PTTB 2,5-PV verbindingsrijgklem (3210583) is een grijze twee-etageklem voor het aansluiten van verschillende geleiderdoorsneden op een DIN-rail van 35 mm.

Belangrijkste kenmerken

Deze Phoenix Contact PTTB 2,5-PV verbindingsrijgklem is uitgevoerd als twee-etageklem met intern verbonden etages. Per aansluitniveau zijn er twee klemposities beschikbaar, waardoor in totaal meerdere aansluitingen compact kunnen worden gerealiseerd.

De klem is geschikt voor eendraadse, fijndraadse en meerdraadse geleiders met een doorsnede van 0,14 tot 4 mm² (eendraads en fijndraads zonder adereindhuls) en 0,14 tot 2,5 mm² (meerdraads). De nominale meetspanning bedraagt 500 V en de nominale meetstroom 22 A. De rijgklem is geschikt voor zowel aluminium- als koperen geleidermateriaal.

De verbindingsrijgklem is grijs van kleur en heeft compacte afmetingen van circa 68 x 5,2 x 45,8 mm (h x b x d). De montage vindt plaats op een DIN-rail van 35 mm. Het isolatielichaam is uitgevoerd in thermoplast met brandbaarheidsklasse V0 volgens UL 94. De bedrijfstemperatuur ligt tussen -60 en 105 °C en de uitvoering is explosiegetest als Ex-e. Voor deze klem is een afsluitplaat noodzakelijk.

Kenmerken op een rij

Twee-etage verbindingsrijgklem met intern verbonden etages
Aansluitbare geleiderdoorsnede eendraads 0,14 - 4 mm² en meerdraads 0,14 - 2,5 mm²
Nominale (meet)spanning 500 V en nominale (meet)stroom 22 A
Geschikt voor geleidermateriaal aluminium/koper
Montagewijze: DIN-rail 35 mm, grijs, ca. 68 x 5,2 x 45,8 mm (h x b x d)

Specificaties

Meer informatie
Aansluitbare geleiderdoorsnede eendraads	0.14-4 mm²
Aansluitbare geleiderdoorsnede fijndraads met adereindhuls	0.14 mm²
Aansluitbare geleiderdoorsnede fijndraads z adereindhuls	0.14-4 mm²
Aansluitbare geleiderdoorsnede meerdraads	0.14-2.5 mm²
Aantal aansluitniveaus	2
Aantal klemposities per aansluitniveau	2
Afsluitplaat noodzakelijk	Ja
Brandbaarheidsklasse isolatiemateriaal conform UL 94	V0
Breedte	5.2 mm
Diepte	45.8 mm
Explosiegeteste uitvoering Ex-e	Ja
Gebruikstemperatuur	-60-105 °C
Geschikt voor geleidermateriaal	Aluminium/koper
Hoogte	68 mm
Intern verbonden etages	Ja
Kleur	Grijs
Materiaal isolatielichaam	Overig
Montagewijze	DIN-rail 35 mm
Nominale (meet)spanning	500 V
Nominale (meet)stroom In	22 A
Uitvoering elektrische aansluiting 1	Overig
Uitvoering elektrische aansluiting 2	Overig
Vaak gebruikte artikelnummers	10060949 \| 2850033526 \| 2221504
