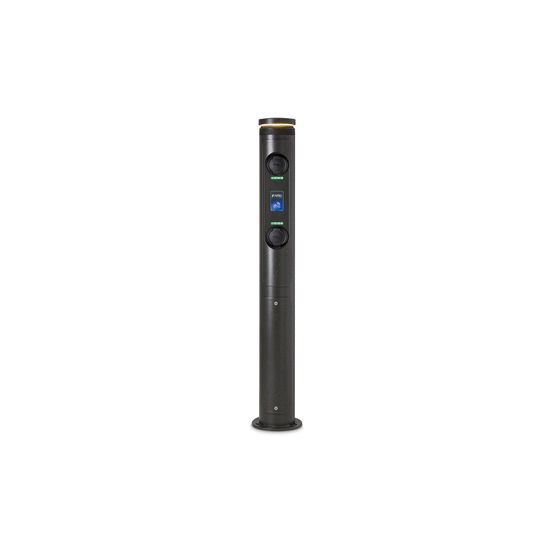

De Ratio Electric IO7 laadpaal, type 38910, is een 3-fase laadstation voor elektrische voertuigen met een nominaal aansluitvermogen van 22 kW en twee Type 2 laadcontactdozen.
Belangrijkste kenmerken
Dit Ratio Electric IO7 laadstation (38910) is uitgevoerd als vrijstaande laadpaal met bodembevestiging en is geschikt voor vloermontage. Het station biedt twee laadunits met elk een maximaal vermogen van 22 kW en aansluiting aan de installatiezijde via 3-fase. De ingangsspanning ligt tussen 380 en 400 V, met een nominale aansluitwaarde van 22 kW.
Het laadstation is uitgerust met twee Type 2 laadcontactdozen en een Type 2 aansluitwijze. De behuizing is van aluminium en heeft een beschermingsgraad IP54 en slagvastheid IK10. De afmetingen bedragen circa 1410 mm hoogte, 240 mm breedte en 240 mm diepte. Het toestel is niet draagbaar en is niet geschikt voor wand- of buismontage.
Voor monitoring en beheer is het laadstation voorzien van een energiemeter, een MID-compatibele energiemeter en DC-reststroomdetectie. Het ondersteunt OCPP versie 1.6, kan in een netwerk worden opgenomen via LAN en Wi-Fi (WLAN), en is geschikt als master in netwerken en voor dynamisch en statisch geïntegreerd belastingmanagement. Daarnaast zijn backend, bediening en configuratie via app en export van oplaadlogs voorzien.
Voor toegangs- en gebruikersbeheer beschikt dit laadstation over een geïntegreerde RFID-kaartlezer en NFC (Near Field Communication). De laadkabel kan permanent op het laadapparaat worden vergrendeld. Het station heeft twee aardlekautomaten type A, geen type B, en geen separate aansluitkast. De lengte van de laadkabel is 0 m, een display in de vorm van led is aanwezig, maar er is geen apart display en geen sleutelschakelaar.
Kenmerken op een rij
2 laadunits met elk max. 22 kW (3-fase, 380–400 V)
2 Type 2 laadcontactdozen en Type 2 aansluitwijze
Aluminium behuizing met IP54 en IK10 slagvastheid
Geïntegreerde (MID-compatibele) energiemeter en DC-reststroomdetectie
Netwerkfunctionaliteit via LAN, Wi-Fi, OCPP 1.6 en bediening per app
Specificaties
Meer informatie
5G-netwerk standaard
NO
Aansluiting
Wandcontactdoos
Aansluitwijze
Type 2
Aantal aardlekautomaten type A
2
Aantal aardlekautomaten type B
0
Aantal CEE-contactdozen
0
Aantal huishoudelijke contactdozen
0
Aantal laadconnectoren CHAdeMO
0
Aantal laadconnectoren GB AC
0
Aantal laadconnectoren GB DC
0
Aantal laadconnectoren Type 1 CCS
0
Aantal laadconnectoren Type 1
0
Aantal laadconnectoren Type 2 CCS
0
Aantal laadconnectoren Type 2
0
Aantal laadcontactdozen GB
0
Aantal laadcontactdozen Type 2
2
Aantal laadcontactdozen Type 3
0
Aantal laadunits
2
Backend meegeleverd
YES
Bediening en configuratie per app
YES
Beschermingsgraad (IP)
IP54
Breedte
240 mm
Buismontage mogelijk
NO
Compatible met Amazon Alexa
NO
Compatible met Apple HomeKit
NO
Compatible met Google Assistant
NO
Conform de kalibratiewet
NO
DC reststroomdetectie
YES
Diepte
240 mm
Display
Led
Draagbaar
NO
Export van oplaadlogs
YES
Frequentie
50 Hz
Geschikt voor dynamisch belastingmanagement
YES
Geschikt voor netwerken als master
YES
Geschikt voor netwerken als uitbreiding
YES
Geschikt voor vloermontage
YES
Geschikt voor wandmontage
NO
Hoogte
1410 mm
In netwerk op te nemen via LAN
YES
Ingangsspanning
380 - 400 V
Laadkabel permanent vergrendelbaar op laadapparaat
