Schneider Electric Telemecanique Zelio Logic PLC-aansturingsmodule SR3B261FU
Schneider Electric ontwikkelt al vanaf 1906 ‘connected' technologieën en oplossingen om energie en processen op een veilige, efficiënte en duurzame wijze te beheren. Hiermee maakt men het leven thuis en op het werk een stukje gemakkelijker. Om de operationele efficiëntie te verhogen, of het nu gaat om een productielijn of melkveehouderij, biedt Schneider Electric Telemecanique diverse PLC-oplossingen. De PLC (Programmable Logic Controller) is de schakel tussen mens en machine en een onmisbaar begrip binnen de machinebouw en industriële automatisering. Doordat PLC-aansturingsmodules vrij te programmeren zijn zijn ze zeer breed inzetbaar, voor zowel de meest eenvoudige toepassingen als de meest complexe.
Zelio Logic is een reeks PLC-aansturingsmodules welke geschikt zijn voor commerciële machines. Zo kunnen Zelio Logic PLC-aansturingsmodules toegepast worden als regelsystemen voor kleine machines en gedecentraliseerde regelsystemen voor apparatuur gekoppeld aan grote en middelgrote machines. Ook zijn ze geschikt voor de bouw- en servicesector als lichtmanagement, toegangscontrole, besturing en bewaking, regeling van verwarming en airconditioning. Zelio Logic biedt de keuze uit 2 ranges (compact, monobloc of modulair, uitbreidbaar) en kan door middel van 2 programmeertalen (FBD of LADDER) worden geprogrammeerd.
Kenmerken Schneider Electric Telemecanique Zelio Logic PLC-aansturingsmodule SR3B261FU

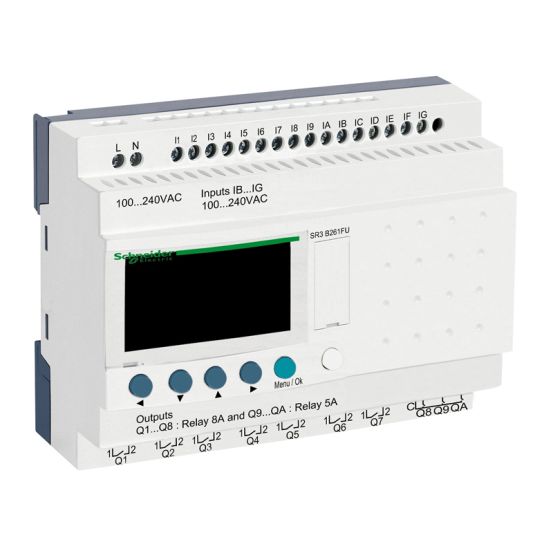

Deze PLC-aansturingsmodule uit de Zelio Logic serie van Schneider Electric Telemecanique is een modulaire smart relais met display en klok. Het grote LCD-display met achtergrondverlichting heeft 4 regels met 18 tekens en 1 lijn met pictogrammen en contextuele navigatie met 6 knoppen. Het smart relais heeft een Us nominale voedingsspanning van 100-240V. Daarnaast heeft PLC-aansturingsmodules 26 I/O, waarvan 16 digitale ingangen en 10 digitale uitgangen. Ook heeft het smart relais 10 relais uitgangen. Door middel van een uitbreidingsmodule kan het smart relais tot 40 I/O worden uitgebreid. De klok van het relais wordt gegarandeerd door een lithium batterij en het relais heeft een data back-up van 10 jaar. Verder kan het smart relais worden gemonteerd op een op 35mm DIN-rail of asymmetrische rail.
Programmeren kan eenvoudig via de knoppen op de voorkant van het smart relais of via een PC met Zelio Soft software. Wanneer u de PLC-aansturingsmodule programmeert via de PC kan dit met de programmeertaal FDB of LADDER. Het functieblokschema (FBS) heeft 32 voorgeprogrammeerde functies, 7 Grafcet-functies en 6 logische functies. Daarnaast heeft de contacttaal (LADDER) 12 voorgeprogrammeerde functies.
Specificaties
Meer informatie
Aantal analoge ingangen
0
Aantal analoge uitgangen
0
Aantal digitale ingangen
16
Aantal digitale uitgangen
10
Aantal HW-interfaces industrieel ethernet
0
Aantal HW-interfaces overige
1
Aantal HW-interfaces parallel
0
Aantal HW-interfaces PROFINET
0
Aantal HW-interfaces serieel RS-232
1
Aantal HW-interfaces serieel RS-422
0
Aantal HW-interfaces serieel RS-485
0
Aantal HW-interfaces serieel TTY
0
Aantal HW-interfaces USB
0
Aantal HW-interfaces Wireless
0
Aantal relaisuitgangen
10
Basisapparaat
Ja
Beschermingsgraad (IP)
IP20
Bijbehorend bedrijfsmiddel (Ex ia)
Nee
Bijbehorend bedrijfsmiddel (Ex ib)
Nee
Breedte
124.6 mm
Categorie volgens EN 954-1
1
Diepte
59.5 mm
Draagrailmontage mogelijk
Ja
Explosieveiligheidscategorie voor gas
Geen
Explosieveiligheidscategorie voor stof
Geen
Frontinbouw mogelijk
Ja
Geschikt voor veiligheidsfunctie
Nee
Hoogte
90 mm
IO-Link Master
Nee
Met display
Ja
Met optische interface
Nee
Met relaisuitgang
Ja
Met tijdschakelklok
Ja
Montagewijze
DIN-rail 35 mm / wand
Ondersteunt protocol TCP/IP
Nee
Ondersteunt protocol voor ASI
Nee
Ondersteunt protocol voor AS-Interface Safety at Work
