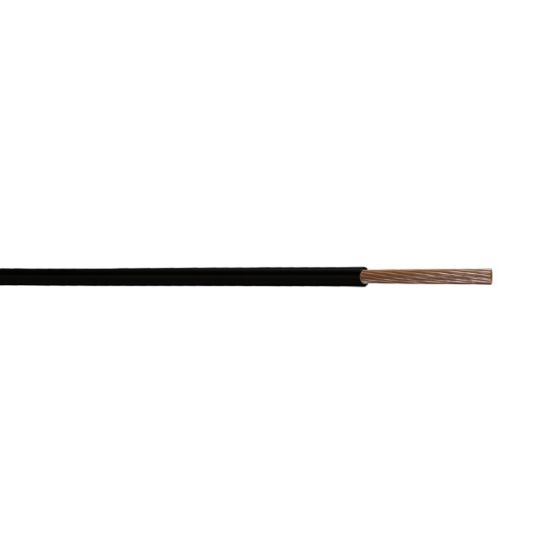

Zwarte montagedraad met een soepele koperen ader van 6 mm² en PVC-isolatie. Deze draad is geschikt voor 450/750V, heeft een buitendiameter van 4,6 mm en voldoet aan CPR-klasse Eca.
Op werkdagen voor 16.30 uur besteld, morgen in huis. Levering ook op zaterdag.
107 op voorraad
Belangrijke Tip
Bij afname van meerdere meters ontvangt u één lengte van het gekozen aantal meters. Dit product wordt op maat geknipt en is niet retourneerbaar.Bekijk alle informatie
De TKF VDS H07V2-K Eca - Montagedraad 186785 is een zwarte montagedraad met een soepele 6 mm² geleider voor temperaturen tot 90 °C.
Belangrijkste kenmerken
Deze montagedraad is voorzien van 1 koperen ader met een nominale geleiderdoorsnede van 6 mm² en een klasse 5 soepele, ronde opbouw. De nominale spanning bedraagt 450/750 V en de adercodering is uitgevoerd in de kleur zwart met polyvinylchloride (PVC) als isolatiemateriaal. De buitendiameter van de ronde kabel bedraagt circa 4,6 mm en de draad heeft een gewicht van 62 kg/km.
Het montagesnoer valt onder CPR Euroklasse Eca volgens EN 13501-6 en is brandvertragend volgens IEC/EN 60332-1-2. De max. toelaatbare geleidertemperatuur is 90 °C. Tijdens de montage mag de kabeltemperatuur liggen tussen 0 en 70 °C, terwijl de temperatuur na montage mag variëren van -5 tot 90 °C.
Kenmerken op een rij
Zwarte montagedraad met een soepele 6 mm² geleider
Koperen geleider met klasse 5 opbouw
Nominale spanning van 450/750 V
Buitendiameter van circa 4,6 mm met PVC isolatie
CPR Euroklasse Eca en brandvertragend volgens IEC/EN 60332-1-2
Specificaties
Meer informatie
Aantal aders
1
Adercodering
Kleur
Aderkleur
Zwart
Aders getwist
NO
AWG-maat
10
Bewapening/armering
Geen
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
Geen
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
Geen
Brandklasse volgens EN 13501-6: klasse
Eca
Brandklasse volgens EN 13501-6: rookontwikkeling
Geen
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens IEC/EN 60332-1-2
Buitendiameter circa
4.6 mm
CLC
H07V2-K
Functiebehoud volgens BS 6387 CWZ
NO
Functiebehoud volgens BS 8434-2
NO
Functiebehoud volgens BS 8491
Nee
Functiebehoud volgens EN 50200 annex E
NO
Functiebehoud volgens EN 50200
Geen
Functiebehoud volgens IEC 60331-1
Geen
Functiebehoud volgens IEC 60331-2
Geen
Functiebehoud volgens IEC 60331-3
Geen
Gecertificeerd voor luchthaven verlichtingskabel
NO
Gecertificeerd voor scheepsapplicaties
NO
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
Ohm/km
Geschikt voor verwerking in aarde/ondergrond
NO
Gewicht
62 kg/km
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Kabelbreedte circa
mm
Kabelgeometrie
Rond
Kabelhoogte circa
mm
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Mantelmateriaal
Polyvinylchloride (PVC)
Materiaal aderisolatie
Polyvinylchloride (PVC)
Max. toelaatbare geleidertemperatuur
90 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
NO
Min. toegestane buigradius stationaire toepassing/vast verlegd
mm
Model
Montagesnoer
NEN
VDf 450/750
Nom. equivalente koperdoorsnede bewapening
mm²
Nom. geleiderdiameter
mm
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
6 mm²
Nom. spanning U
750 V
Nom. spanning U0
450 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 5 = soepel
Scherm
NO
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-5 - 90 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
