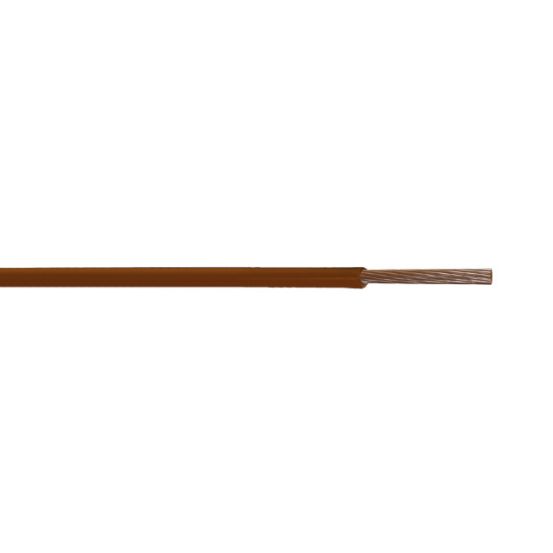

Bruine montagedraad met een soepele koperen geleider van 6 mm² en PVC-isolatie. De kabel heeft een nominale spanning van 450/750V en voldoet aan brandklasse Eca.
Op werkdagen voor 16.30 uur besteld, morgen in huis. Levering ook op zaterdag.
106 op voorraad
Belangrijke Tip
Bij afname van meerdere meters ontvangt u één lengte van het gekozen aantal meters. Dit product wordt op maat geknipt en is niet retourneerbaar.Bekijk alle informatie
De bruine TKF VDS H07V2-K Eca montagedraad met een soepele geleider van 6 mm² is geschikt voor toepassingen in toestellen en schakelkasten.
Belangrijkste kenmerken
Dit soepele montagedraad is voorzien van een koperen geleider met klasse 5 opbouw en heeft een nominale spanning van 450/750 V. Zowel de aderisolatie als de mantel bestaan uit polyvinylchloride (PVC) in de kleur bruin. De ronde kabel heeft een buitendiameter van circa 4,6 mm en een gewicht van 62 kg/km.
De kabel is bestand tegen een max. toelaatbare geleidertemperatuur van 90 °C en voldoet aan brandklasse Eca volgens EN 13501-6, evenals brandvertraging volgens IEC/EN 60332-1-2.
Kenmerken op een rij
Nominale geleiderdoorsnede van 6 mm² met klasse 5 soepele koperen geleider
Nominale spanning van 450/750 V
Polyvinylchloride (PVC) mantel en aderisolatie in de kleur bruin
Brandklasse Eca volgens EN 13501-6 en brandvertragend volgens IEC/EN 60332-1-2
Buitendiameter van circa 4,6 mm
Specificaties
Meer informatie
Aantal aders
1
Adercodering
Kleur
Aderkleur
Bruin
Aders getwist
NO
AWG-maat
10
Bewapening/armering
Geen
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
Geen
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
Geen
Brandklasse volgens EN 13501-6: klasse
Eca
Brandklasse volgens EN 13501-6: rookontwikkeling
Geen
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens IEC/EN 60332-1-2
Buitendiameter circa
4.6 mm
CLC
H07V2-K
Functiebehoud volgens BS 6387 CWZ
NO
Functiebehoud volgens BS 8434-2
NO
Functiebehoud volgens BS 8491
Nee
Functiebehoud volgens EN 50200 annex E
NO
Functiebehoud volgens EN 50200
Geen
Functiebehoud volgens IEC 60331-1
Geen
Functiebehoud volgens IEC 60331-2
Geen
Functiebehoud volgens IEC 60331-3
Geen
Gecertificeerd voor luchthaven verlichtingskabel
NO
Gecertificeerd voor scheepsapplicaties
NO
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
Ohm/km
Geschikt voor verwerking in aarde/ondergrond
NO
Gewicht
62 kg/km
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Kabelbreedte circa
mm
Kabelgeometrie
Rond
Kabelhoogte circa
mm
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Mantelmateriaal
Polyvinylchloride (PVC)
Materiaal aderisolatie
Polyvinylchloride (PVC)
Max. toelaatbare geleidertemperatuur
90 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
NO
Min. toegestane buigradius stationaire toepassing/vast verlegd
mm
Model
Montagesnoer
NEN
VDf 450/750
Nom. equivalente koperdoorsnede bewapening
mm²
Nom. geleiderdiameter
mm
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
6 mm²
Nom. spanning U
750 V
Nom. spanning U0
450 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 5 = soepel
Scherm
NO
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-5 - 90 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
