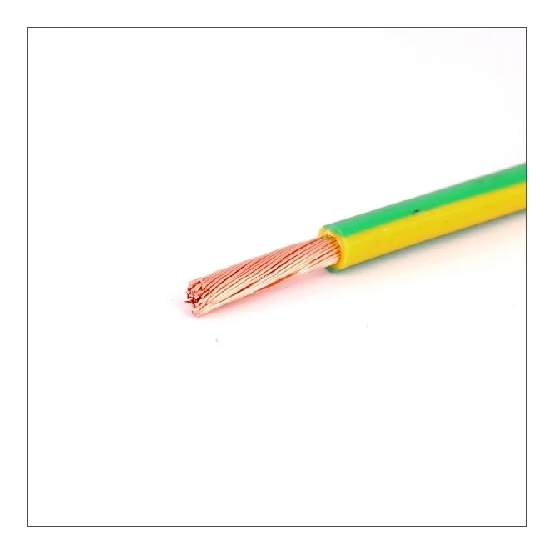

Soepel montagesnoer met een geleiderdoorsnede van 6 mm² en groen/gele PVC-isolatie. Geschikt voor 450/750V, een geleidertemperatuur tot 90 °C en voldoet aan brandklasse Eca.
Op werkdagen voor 16.30 uur besteld, morgen in huis. Levering ook op zaterdag.
10065 op voorraad
Belangrijke Tip
Bij afname van meerdere meters ontvangt u één lengte van het gekozen aantal meters. Dit product wordt op maat geknipt en is niet retourneerbaar.Bekijk alle informatie
Het soepele, enkeladerige montagesnoer van DYNAMIC heeft een geleiderdoorsnede van 6 mm² en is voorzien van een groen/gele PVC-isolatie. Dit snoer is geschikt voor een nominale spanning van 450/750 V en valt onder brandklasse Eca.
Belangrijkste kenmerken
Dit montagesnoer is opgebouwd uit een ronde, blanke koperen geleider die soepel is uitgevoerd volgens klasse 5. Zowel de isolatie als de mantel bestaan uit polyvinylchloride (PVC) en hebben een ronde geometrie met een buitendiameter van circa 4,7 mm. De adercodering is gebaseerd op kleur.
De kabel is ontworpen voor een maximaal toelaatbare geleidertemperatuur van 90 °C. De toegestane kabelbuitentemperatuur ligt tijdens montage en handeling tussen 5 en 70 °C, en na montage zonder vibratie tussen -10 en 70 °C.
Kenmerken op een rij
Soepel montagesnoer met een nominale geleiderdoorsnede van 6 mm²
Groen/gele PVC-isolatie en mantel met een buitendiameter van circa 4,7 mm
Nominale spanning van 450/750 V en een maximale geleidertemperatuur van 90 °C
Brandklasse Eca volgens EN 13501-6
Specificaties
Meer informatie
Aantal aders
1
Aantal hulpaders
0
Adercodering volgens HD 308 S2
NO
Adercodering
Kleur
Aderkleur
Groen/geel
Aders getwist
NO
AWG-maat
10
Bewapening/armering
Geen
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
Geen
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
Geen
Brandklasse volgens EN 13501-6: klasse
Eca
Brandklasse volgens EN 13501-6: rookontwikkeling
Geen
Brandvertraging volgens IEC 60332-1-2
NO
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Buitendiameter circa
4.7 mm
CLC
H07V2-K
Functiebehoud volgens EN 50200 annex E
NO
Functiebehoud volgens EN 50200
Geen
Functiebehoud volgens IEC 60331-1
Geen
Functiebehoud volgens IEC 60331-2
Geen
Functiebehoud volgens IEC 60331-3
Geen
Gecertificeerd voor luchthaven verlichtingskabel
NO
Gecertificeerd voor scheepsapplicaties
NO
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
3.3 Ohm/km
Geschikt als installatiekabel
NO
Geschikt voor verwerking in aarde/ondergrond
NO
Gewicht
65 kg/km
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Identificatie-/codeerkleur ader
Groen/geel
Kabel dwarswaterdicht
NO
Kabelbreedte circa
4.7 mm
Kabelgeometrie
Rond
Kabelhoogte circa
4.7 mm
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Loodmantel
NO
Mantelkleur
Overig
Mantelmateriaal
Polyvinylchloride (PVC)
Materiaal aderisolatie
Polyvinylchloride (PVC)
Max. toelaatbare geleidertemperatuur
90 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
NO
Met knaagdierbescherming
NO
Min. toegestane buigradius stationaire toepassing/vast verlegd
18.8 mm
Model
Montagesnoer
NEN
VDf 450/750
Nom. equivalente koperdoorsnede bewapening
mm²
Nom. geleiderdiameter
mm
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
6 mm²
Nom. spanning U
750 V
Nom. spanning U0
450 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 5 = soepel
Scherm
NO
Streng diameter
0.31 mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-10 - 70 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
