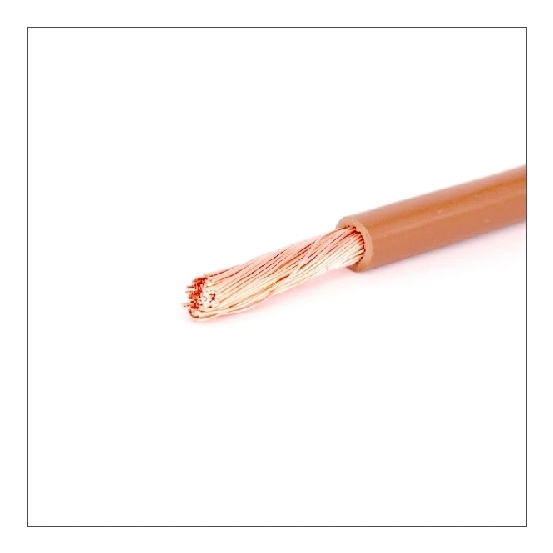

Bruin, soepel montagesnoer van 6 mm² met PVC-isolatie en 450/750V spanning. Het snoer is geschikt voor 90 °C, heeft brandklasse Eca en wordt geleverd op een ring van 100 meter.
De DYNAMIC VDS ECA 6 90GR BR MONTAGESN 90GR R100 is een bruin, soepel montagesnoer van 6 mm² met PVC-isolatie en een nominale spanning van 450/750V. Dit artikel is geschikt voor een temperatuur tot 90 °C en wordt geleverd op een ring van 100 meter.
Belangrijkste kenmerken
Dit enkeladerige montagesnoer van het merk DYNAMIC is voorzien van een ronde, koperen geleider van klasse 5, wat staat voor soepel. De ader en mantel zijn uitgevoerd in de kleur bruin en hebben een buitendiameter van circa 4,7 mm. Zowel de aderisolatie als de mantel bestaan uit polyvinylchloride (PVC). Het snoer valt in brandklasse Eca en heeft een nominale spanning van 450/750 V.
Het montagesnoer is verpakt op een ring van 100 meter en heeft een gewicht van 65 kg/km. De maximaal toelaatbare geleidertemperatuur bedraagt 90 °C.
Kenmerken op een rij
Bruin, soepel montagesnoer met een geleiderdoorsnede van 6 mm²
Geleverd op een ring van 100 meter
PVC-isolatie en mantel met een max. geleidertemperatuur van 90 °C
Nominale spanning van 450/750 V
Brandklasse Eca
Specificaties
Meer informatie
Aantal aders
1
Aantal hulpaders
0
Adercodering volgens HD 308 S2
NO
Adercodering
Kleur
Aderkleur
Bruin
Aders getwist
NO
AWG-maat
10
Bewapening/armering
Geen
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
Geen
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
Geen
Brandklasse volgens EN 13501-6: klasse
Eca
Brandklasse volgens EN 13501-6: rookontwikkeling
Geen
Brandvertraging volgens IEC 60332-1-2
NO
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Buitendiameter circa
4.7 mm
CLC
H07V2-K
Functiebehoud volgens EN 50200 annex E
NO
Functiebehoud volgens EN 50200
Geen
Functiebehoud volgens IEC 60331-1
Geen
Functiebehoud volgens IEC 60331-2
Geen
Functiebehoud volgens IEC 60331-3
Geen
Gecertificeerd voor luchthaven verlichtingskabel
NO
Gecertificeerd voor scheepsapplicaties
NO
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
3.3 Ohm/km
Geschikt als installatiekabel
NO
Geschikt voor verwerking in aarde/ondergrond
NO
Gewicht
65 kg/km
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Kabel dwarswaterdicht
NO
Kabelbreedte circa
4.7 mm
Kabelgeometrie
Rond
Kabelhoogte circa
4.7 mm
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Loodmantel
NO
Mantelkleur
Bruin
Mantelmateriaal
Polyvinylchloride (PVC)
Materiaal aderisolatie
Polyvinylchloride (PVC)
Max. toelaatbare geleidertemperatuur
90 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
NO
Met knaagdierbescherming
NO
Min. toegestane buigradius stationaire toepassing/vast verlegd
18.8 mm
Model
Montagesnoer
NEN
VDf 450/750
Nom. equivalente koperdoorsnede bewapening
mm²
Nom. geleiderdiameter
mm
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
6 mm²
Nom. spanning U
750 V
Nom. spanning U0
450 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 5 = soepel
Scherm
NO
Streng diameter
0.31 mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-10 - 70 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
