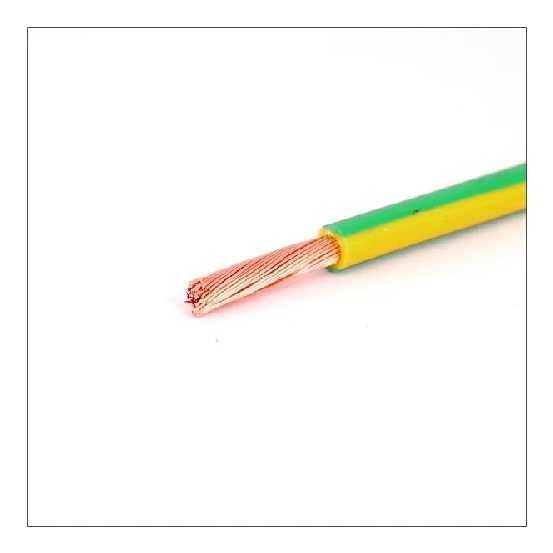

Soepel groen/geel montagesnoer van 6 mm² met PVC-isolatie, geschikt voor 450/750V en 90 °C. Het snoer heeft brandklasse Eca en wordt geleverd op een ring van 100 meter.
Verpakt per 100 meter
135,00111,57
135,00111,57
Op werkdagen voor 16.30 uur besteld, morgen in huis. Levering ook op zaterdag.
Het DYNAMIC montagesnoer VDS Eca van 6 mm² in de kleur groen/geel is een soepel koperen montagesnoer uit de H07V2-K Eca serie, geleverd op een ring van 100 meter.
Belangrijkste kenmerken
Dit montagesnoer is voorzien van een nominale geleiderdoorsnede van 6 mm² en bestaat uit één ronde, soepele koperen geleider met een blank oppervlak (klasse 5). De ader is geïsoleerd met polyvinylchloride (PVC) en uitgevoerd in de kleur groen/geel. Met een buitendiameter van circa 4,7 mm is het snoer geschikt voor een nominale spanning van 450/750 V en een maximaal toelaatbare geleidertemperatuur van 90 °C.
Het snoer heeft brandklasse Eca volgens EN 13501-6. De levering betreft een ring van 100 meter, waarbij de minimale buigradius bij vaste verlegging 18,8 mm bedraagt.
Kenmerken op een rij
Soepel montagesnoer van 6 mm² met groen/gele PVC-isolatie
Nominale spanning van 450/750 V en een max. geleidertemperatuur van 90 °C
Brandklasse Eca volgens EN 13501-6
Buitendiameter circa 4,7 mm
Geleverd op een ring van 100 meter
Specificaties
Meer informatie
Aantal aders
1
Aantal hulpaders
0
Adercodering volgens HD 308 S2
NO
Adercodering
Kleur
Aderkleur
Groen/geel
Aders getwist
NO
AWG-maat
10
Bewapening/armering
Geen
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
Geen
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
Geen
Brandklasse volgens EN 13501-6: klasse
Eca
Brandklasse volgens EN 13501-6: rookontwikkeling
Geen
Brandvertraging volgens IEC 60332-1-2
NO
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Buitendiameter circa
4.7 mm
CLC
H07V2-K
Functiebehoud volgens EN 50200 annex E
NO
Functiebehoud volgens EN 50200
Geen
Functiebehoud volgens IEC 60331-1
Geen
Functiebehoud volgens IEC 60331-2
Geen
Functiebehoud volgens IEC 60331-3
Geen
Gecertificeerd voor luchthaven verlichtingskabel
NO
Gecertificeerd voor scheepsapplicaties
NO
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
3.3 Ohm/km
Geschikt als installatiekabel
NO
Geschikt voor verwerking in aarde/ondergrond
NO
Gewicht
65 kg/km
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Identificatie-/codeerkleur ader
Groen/geel
Kabel dwarswaterdicht
NO
Kabelbreedte circa
4.7 mm
Kabelgeometrie
Rond
Kabelhoogte circa
4.7 mm
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Loodmantel
NO
Mantelkleur
Overig
Mantelmateriaal
Polyvinylchloride (PVC)
Materiaal aderisolatie
Polyvinylchloride (PVC)
Max. toelaatbare geleidertemperatuur
90 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
NO
Met knaagdierbescherming
NO
Min. toegestane buigradius stationaire toepassing/vast verlegd
18.8 mm
Model
Montagesnoer
NEN
VDf 450/750
Nom. equivalente koperdoorsnede bewapening
mm²
Nom. geleiderdiameter
mm
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
6 mm²
Nom. spanning U
750 V
Nom. spanning U0
450 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 5 = soepel
Scherm
NO
Streng diameter
0.31 mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-10 - 70 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
