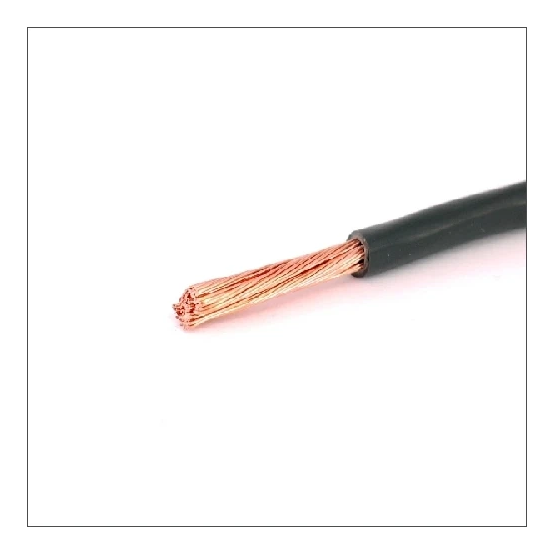

Soepel zwart montagesnoer met 6 mm² geleider en PVC-isolatie. Het snoer is geschikt voor 450/750V bij een maximale temperatuur van 90 °C en voldoet aan brandklasse Eca.
Het DYNAMIC montagesnoer VDS ECA 6 90GR ZW uit de H07V2-K Eca serie is een soepel zwart montagesnoer met een geleiderdoorsnede van 6 mm² en is voorzien van PVC-isolatie.
Belangrijkste kenmerken
Dit montagesnoer van het merk DYNAMIC is uitgerust met één ronde, blanke koperen geleider van klasse 5, wat zorgt voor een soepele uitvoering. Zowel de aderisolatie als het mantelmateriaal bestaan uit polyvinylchloride (PVC) in een zwarte kleurstelling. Het snoer heeft een nominale spanning van 450/750 V en kan een maximaal toelaatbare geleidertemperatuur van 90 °C aan.
Met een buitendiameter van circa 4,7 mm en een minimale buigradius van 18,8 mm bij vaste verlegging is dit snoer flexibel te installeren binnen stationaire toepassingen. Het product valt onder brandklasse Eca conform EN 13501-6.
Kenmerken op een rij
Soepel zwart montagesnoer met 6 mm² koperen geleider
PVC-isolatie en mantel in de kleur zwart
Nominale spanning van 450/750 V bij een maximale geleidertemperatuur van 90 °C
Buitendiameter circa 4,7 mm en minimale buigradius van 18,8 mm bij vaste verlegging
Voldoet aan brandklasse Eca
Specificaties
Meer informatie
Aantal aders
1
Aantal hulpaders
0
Adercodering volgens HD 308 S2
NO
Adercodering
Kleur
Aderkleur
Zwart
Aders getwist
NO
AWG-maat
10
Bewapening/armering
Geen
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
Geen
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
Geen
Brandklasse volgens EN 13501-6: klasse
Eca
Brandklasse volgens EN 13501-6: rookontwikkeling
Geen
Brandvertraging volgens IEC 60332-1-2
NO
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Buitendiameter circa
4.7 mm
CLC
H07V2-K
Functiebehoud volgens EN 50200 annex E
NO
Functiebehoud volgens EN 50200
Geen
Functiebehoud volgens IEC 60331-1
Geen
Functiebehoud volgens IEC 60331-2
Geen
Functiebehoud volgens IEC 60331-3
Geen
Gecertificeerd voor luchthaven verlichtingskabel
NO
Gecertificeerd voor scheepsapplicaties
NO
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
3.3 Ohm/km
Geschikt als installatiekabel
NO
Geschikt voor verwerking in aarde/ondergrond
NO
Gewicht
65 kg/km
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Kabel dwarswaterdicht
NO
Kabelbreedte circa
4.7 mm
Kabelgeometrie
Rond
Kabelhoogte circa
4.7 mm
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Loodmantel
NO
Mantelkleur
Zwart
Mantelmateriaal
Polyvinylchloride (PVC)
Materiaal aderisolatie
Polyvinylchloride (PVC)
Max. toelaatbare geleidertemperatuur
90 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
NO
Met knaagdierbescherming
NO
Min. toegestane buigradius stationaire toepassing/vast verlegd
18.8 mm
Model
Montagesnoer
NEN
VDf 450/750
Nom. equivalente koperdoorsnede bewapening
mm²
Nom. geleiderdiameter
mm
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
6 mm²
Nom. spanning U
750 V
Nom. spanning U0
450 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 5 = soepel
Scherm
NO
Streng diameter
0.31 mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-10 - 70 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
