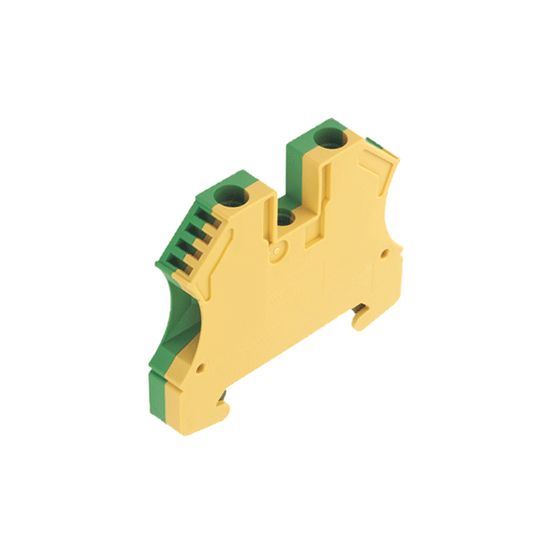

De Weidmüller W - Aardrijgklem WPE 6 is een aardrijgklem met schroefaansluiting voor een snelle, onderhoudsvrije montage in groepenkasten en aanverwante installaties.
Belangrijkste kenmerken
Deze Weidmüller aardrijgklem uit de W-serie is uitgevoerd met een schroefaansluiting, zodat de montage snel en onderhoudsvrij verloopt. De schroeven hoeven na installatie niet opnieuw te worden aangedraaid. Dankzij de verzonken schroefpositie is er een optimale geleiding voor de schroevendraaier.
De WPE 6 is voorzien van trillingsbestendige connectoren en biedt bescherming tegen onjuiste aderinvoer. De klem is groen/geel uitgevoerd, geschikt voor montage op een DIN-rail van 35 mm en ontworpen als 1-niveausklem met 2 klemposities per aansluitniveau.
De aardrijgklem heeft een aansluitpositie aan de zijkant en kan verschillende soorten geleiders opnemen in het bereik van 0.5 tot 10 mm², afhankelijk van de uitvoering. Het isolatielichaam is van thermoplast met brandbaarheidsklasse V0 conform UL 94. De afmetingen van de klem zijn 7,9 mm breed, 46,5 mm diep en 56 mm hoog en het gebruikstemperatuurbereik ligt tussen -60 en 130 °C.
Kenmerken op een rij
Schroefaansluiting voor snelle, onderhoudsvrije montage
Trillingsbestendige connectoren met bescherming tegen onjuiste aderinvoer
Montage op DIN-rail 35 mm, kleur groen/geel
Aansluitbare geleiderdoorsnede 0.5-10 mm² (afhankelijk van uitvoering)
Thermoplast isolatielichaam, UL 94 brandbaarheidsklasse V0
Specificaties
Meer informatie
# Klempos. per aansluitn.
2
Aansluitbare geleiderdoorsnede eendraads
0.5-10 mm²
Aansluitbare geleiderdoorsnede fijndraads met adereindhuls
0.5-6 mm²
Aansluitbare geleiderdoorsnede fijndraads z adereindhuls
0.5-10 mm²
Aansluitbare geleiderdoorsnede meerdraads
1.5-10 mm²
Aansluitpositie
Zij
Aantal aansluitniveaus
1
Aantal klemposities per aansluitniveau
2
Aderdoorsnede extra soepel
0.5-10 mm²
Aderdoorsnede massieve draad
0.5-10 mm²
Aderdoorsnede soepel met huls
0.5-6 mm²
Afsluitplaat noodzakelijk
Nee
Brandbaarheidsklasse isolatiemateriaal conform UL 94
