Weidmüller Z - Verbindingsrijgklem 1608510000

Fabrikantnr:

1608510000 | 4008190077969

Weidmüller Z Verbindingsrijgklem ZDU 2.5

Beschikbaar in 21 varianten:

Blauwe verbindingsrijgklem met veerklemaansluiting voor kopergeleiders van 0,05 tot 4 mm². De trillingsbestendige klem is geschikt voor montage op een 35 mm DIN-rail.
0,87 0,72
Verbindingsrijgklem met veerklemaansluiting voor 0,05-4 mm² geleiders op 35 mm DIN-rail. Deze explosiegeteste klem biedt 800V en 24A en is voorzien van een thermoplast behuizing.
0,82 0,68
Verbindingsrijgklem met twee aansluitniveaus en veerklemaansluiting voor geleiders van 0,05-1,5 mm². Geschikt voor 35 mm DIN-railmontage met 500 V en 17,5 A.
2,07 1,71
Beige verbindingsrijgklem met veerklemaansluiting, drie niveaus en twee klemposities per niveau. Geschikt voor geleiders van 0,08-4 mm², 500V, 20A en montage op een 35 mm DIN-rail.
4,68 3,87
Verbindingsrijgklem met veerklemaansluiting voor 0,13-2,5 mm² geleiders op 35 mm DIN-rail. Deze trillingsbestendige klem biedt 800 V en 24 A in een explosieveilige uitvoering.
1,18 0,98
Verbindingsrijgklem met veerklemaansluiting voor koperen geleiders van 1,31 tot 16 mm².
1,62 1,34
Beige verbindingsrijgklem met veerklemaansluiting voor kopergeleiders tot 25 mm² en DIN-rail montage. Met 1000V, 76A en een explosiegeteste Ex e uitvoering.
2,87 2,37
Blauwe verbindingsrijgklem met veerklemaansluiting voor 0,13-6 mm² geleiders. Geschikt voor DIN-railmontage met een nominale spanning van 800V en stroom van 32A.
1,06 0,88
Verbindingsrijgklem met veerklemaansluiting voor snelle montage. De klem is onderhoudsvrij, trillingsbestendig en voorzien van bescherming tegen onjuiste aderinvoer.
7,45 6,16
Verbindingsrijgklem met veerklemaansluiting, 800V nominale spanning en 32A stroomsterkte. Geschikt voor montage op een 35mm DIN-rail en temperaturen van -60 tot 130 °C.
1,02 0,84
Blauwe verbindingsrijgklem met veerklemaansluiting en vier posities voor koperen geleiders van 0,05-4 mm².
1,88 1,55
Beige rijgklem met veerklemaansluiting en twee aansluitniveaus met elk twee klemposities. Geschikt voor kopergeleiders en montage op een 35 mm DIN-rail.
2,69 2,22
Verbindingsrijgklem met veerklemaansluiting voor kopergeleiders van 0,05-4 mm². De klem heeft vier posities, 800V, 24A en is geschikt voor montage op een 35mm DIN-rail.
1,42 1,17
Verbindingsrijgklem met veerklemaansluiting en vier niveaus voor koperen geleiders van 0,13-4 mm². De trillingsbestendige klem is geschikt voor montage op een 35 mm DIN-rail.
7,28 6,02
Verbindingsrijgklem met veerklemaansluiting, één aansluitniveau en drie klemposities. Deze trillingsbestendige klem is geschikt voor montage op een 35 mm DIN-rail.
1,17 0,97
Verbindingsrijgklem met veerklemaansluiting voor 35 mm DIN-rails, geschikt voor geleiders van 0,22 tot 10 mm². De klem heeft een nominale spanning van 800 V en 41 A stroomsterkte.
1,37 1,13
Verbindingsrijgklem met veerklemaansluiting, één aansluitniveau en drie klemposities voor 0,13-6 mm² geleiders. Geschikt voor 800 V en 32 A, montage op een 35 mm DIN-rail.
1,73 1,43
Verbindingsrijgklem met veerklemaansluiting, één aansluitniveau en drie klemposities. Deze trillingsbestendige klem is geschikt voor montage op een 35 mm DIN-rail.
1,03 0,85
Verbindingsrijgklem met veerklemaansluiting voor 0,05-2,5 mm² geleiders.
2,30 1,90
Beige rijgklem met veerklemaansluiting, één aansluitniveau en twee klemposities. Geschikt voor 2,5-35 mm² geleiders, 800V, 125A en montage op een 35 mm DIN-rail.
21,72 17,95
Blauwe verbindingsrijgklem met veerklemaansluiting, één aansluitniveau en drie klemposities. Deze trillingsbestendige klem is geschikt voor montage op een 35 mm DIN-rail.
1,52 1,26

Verbindingsrijgklem met veerklemaansluiting voor 0,05-4 mm² geleiders op 35 mm DIN-rail. Deze explosiegeteste klem biedt 800V en 24A en is voorzien van een thermoplast behuizing.

Verpakt per 1 stuk

Meer informatie

0,82 0,68

Op werkdagen voor 21.00 uur besteld, morgen in huis. Levering ook op zaterdag.

1154 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

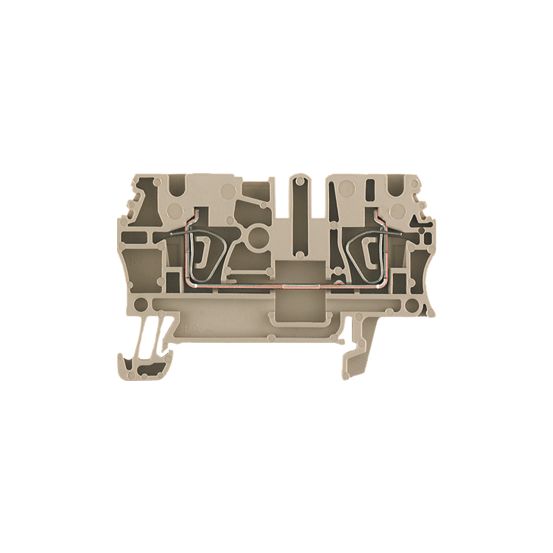

De Weidmüller Z - Verbindingsrijgklem ZDU 2.5 is een verbindingsrijgklem uit de Z-serie, geschikt voor montage op een DIN-rail van 35 mm.

Belangrijkste kenmerken

Deze beige verbindingsrijgklem is voorzien van een veerklemaansluiting voor een snelle en onderhoudsvrije montage. De trillingsbestendige uitvoering biedt bescherming tegen onjuiste aderinvoer en is explosiegetest volgens Ex e.

De ZDU 2.5 is geschikt voor koperen geleiders met een eendraadse, meerdraadse of fijndraadse doorsnede tussen 0.05 en 4 mm² (met adereindhuls tot 2.5 mm²), en beschikt over één aansluitniveau met twee klemposities. Het isolatielichaam is uitgevoerd in thermoplast met brandbaarheidsklasse V0 volgens UL 94, en de klem is geschikt voor gebruikstemperaturen van -50 tot 120 °C.

De nominale meetspanning bedraagt 800 V en de nominale meetstroom 24 A. De afmetingen van de klem zijn 59.3 mm hoogte, 5.1 mm breedte en 38.5 mm diepte. Een afsluitplaat is noodzakelijk bij de montage.

Kenmerken op een rij

Veerklemaansluiting voor snelle en onderhoudsvrije montage
Trillingsbestendige klem met bescherming tegen onjuiste aderinvoer
Geschikt voor koperen geleiders van 0.05-4 mm²
Explosiegeteste uitvoering Ex e
Montage op DIN-rail 35 mm, isolatielichaam van thermoplast (UL 94 V0)

Specificaties

Meer informatie
# Klempos. per aansluitn.	2
Aansluitbare geleiderdoorsnede eendraads	0.05-4 mm²
Aansluitbare geleiderdoorsnede fijndraads met adereindhuls	0.05-2.5 mm²
Aansluitbare geleiderdoorsnede fijndraads z adereindhuls	0.05-4 mm²
Aansluitbare geleiderdoorsnede meerdraads	0.05-4 mm²
Aantal aansluitniveaus	1
Aantal klemposities per aansluitniveau	2
Afsluitplaat noodzakelijk	Ja
Brandbaarheidsklasse isolatiemateriaal conform UL 94	V0
Breedte	5.1 mm
Diepte	38.5 mm
Explosiegeteste uitvoering Ex-e	Ja
Gebruikstemperatuur	-50-120 °C
Geschikt voor geleidermateriaal	Koper
Hoogte	59.3 mm
Intern verbonden etages	Nee
Kleur	Beige
Materiaal isolatielichaam	Thermoplast
Montagewijze	DIN-rail 35 mm
Nominale (meet)spanning	800 V
Nominale (meet)stroom In	24 A
Uitvoering elektrische aansluiting 1	Veerklemaansluiting
Uitvoering elektrische aansluiting 2	Veerklemaansluiting
Vaak gebruikte artikelnummers	10011794 \| 2700145152 \| 620138
