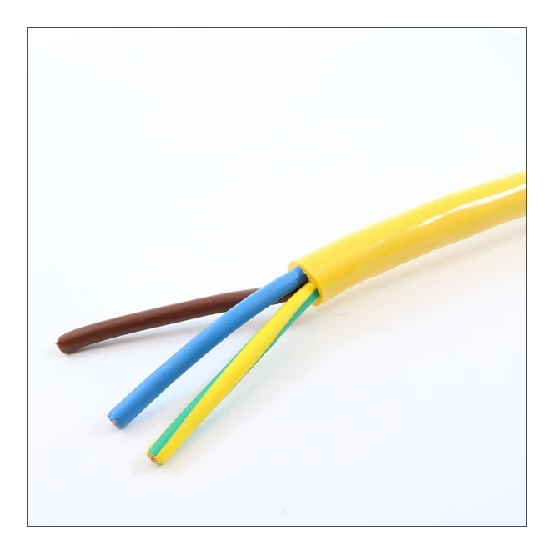

3-aderige PUR-kabel van 1,5 mm² op een rol van 100 meter met een spanning van 450/750V. Deze soepele, halogeenvrije mantelleiding is voorzien van een aardgeleider.
De pur kabel van DYNAMIC wordt geleverd op een rol van 100 meter en is voorzien van 3 aders met een nominale geleiderdoorsnede van 1,5 mm².
Belangrijkste kenmerken
Deze soepele mantelleiding heeft een nominale spanning van 450/750V en is uitgerust met een aardgeleider. De geleider is gemaakt van blank koper in klasse 5, wat zorgt voor een soepele opbouw. De mantel van polyurethaan (PU) heeft een gele kleur en de kabel is halogeenvrij volgens IEC 60754-1 en IEC 60754-2.
Kenmerken op een rij
3 aders van 1,5 mm²
Soepele koperen geleider
Nominale spanning van 450/750V
Voorzien van aardgeleider
Halogeenvrij volgens IEC 60754-1 en IEC 60754-2
Specificaties
Meer informatie
Aantal aders
3
Aantal groepen getwist
1
Aantal hulpaders
0
Adercodering volgens HD 308 S2
NO
Adercodering
Kleur
Afscherming collectief
Geen
Afscherming groepen
Geen
AWG-maat
16
Beschermd tegen torderen
NO
Bewapening/armering
Geen
Brandklasse volgens EN 13501-6: klasse
Geen
Brandvertraging volgens IEC 60332-1-2
NO
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Nee
Buitendiameter circa
8.9 mm
CLC
H07BQ-F
Draagorgaan
Geen
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
13.3 Ohm/km
Getwist
Nee
Gewicht
108 kg/km
Halogeenvrij volgens IEC 60754-1
YES
Halogeenvrij volgens IEC 60754-2
YES
Halogeenvrij volgens IEC 60754-3
NO
Kabelbreedte circa
8.9 mm
Kabelgeometrie
Rond
Kabelhoogte circa
8.9 mm
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Mantelkleur
Geel
Mantelmateriaal
Polyurethaan (PU)
Materiaal aderisolatie
Rubber
Max. toelaatbare geleidertemperatuur
90 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
YES
Min. toegestane buigradius flexibele toepassing met geforceerde geleiding
mm
Min. toegestane buigradius flexibele toepassing/vrije beweging
36 mm
Min. toegestane buigradius stationaire toepassing/vast verlegd
27 mm
Model
Mantelleiding
NEN
BMqL
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
1.5 mm²
Nom. spanning U
750 V
Nom. spanning U0
450 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 5 = soepel
Scherm
NO
Specificatie aderisolatie
Rubber - Ethyleen propyleen rubber (EPR)
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-30 - 80 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
