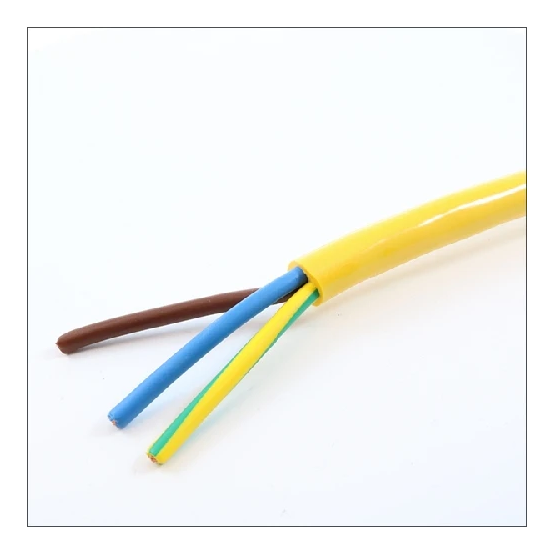

De Dynamic pur kabel wordt geleverd op een rol van 100 meter en is voorzien van 3 aders met een nominale geleiderdoorsnede van 2,5 mm².
Belangrijkste kenmerken
Deze pur kabel is uitgevoerd als een H07BQ-F polyurethaan mantelleiding met soepele koperen geleiders en een aardgeleider. De kabel is ontworpen voor een nominale spanning van 450/750 V en is halogeenvrij volgens IEC 60754-1 en IEC 60754-2.
Kenmerken op een rij
H07BQ-F polyurethaan mantelleiding met 3 aders
Nominale geleiderdoorsnede van 2,5 mm²
Nominale spanning van 450/750 V
Inclusief aardgeleider en soepele koperen geleider
Halogeenvrij volgens IEC 60754-1 en IEC 60754-2
Geleverd op een rol van 100 meter
Specificaties
Meer informatie
Aantal aders
3
Aantal groepen getwist
1
Aantal hulpaders
0
Adercodering volgens HD 308 S2
NO
Adercodering
Kleur
Afscherming collectief
Geen
Afscherming groepen
Geen
AWG-maat
14
Beschermd tegen torderen
NO
Bewapening/armering
Geen
Brandklasse volgens EN 13501-6: klasse
Geen
Brandvertraging volgens IEC 60332-1-2
NO
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Nee
Buitendiameter circa
10.3 mm
CLC
H07BQ-F
Draagorgaan
Geen
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
7.98 Ohm/km
Getwist
Nee
Gewicht
156 kg/km
Halogeenvrij volgens IEC 60754-1
YES
Halogeenvrij volgens IEC 60754-2
YES
Halogeenvrij volgens IEC 60754-3
NO
Kabelbreedte circa
10.3 mm
Kabelgeometrie
Rond
Kabelhoogte circa
10.3 mm
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Mantelkleur
Geel
Mantelmateriaal
Polyurethaan (PU)
Materiaal aderisolatie
Rubber
Max. toelaatbare geleidertemperatuur
90 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
YES
Min. toegestane buigradius flexibele toepassing met geforceerde geleiding
mm
Min. toegestane buigradius flexibele toepassing/vrije beweging
41 mm
Min. toegestane buigradius stationaire toepassing/vast verlegd
31 mm
Model
Mantelleiding
NEN
BMqL
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
2.5 mm²
Nom. spanning U
750 V
Nom. spanning U0
450 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 5 = soepel
Scherm
NO
Specificatie aderisolatie
Rubber - Ethyleen propyleen rubber (EPR)
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-30 - 80 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
