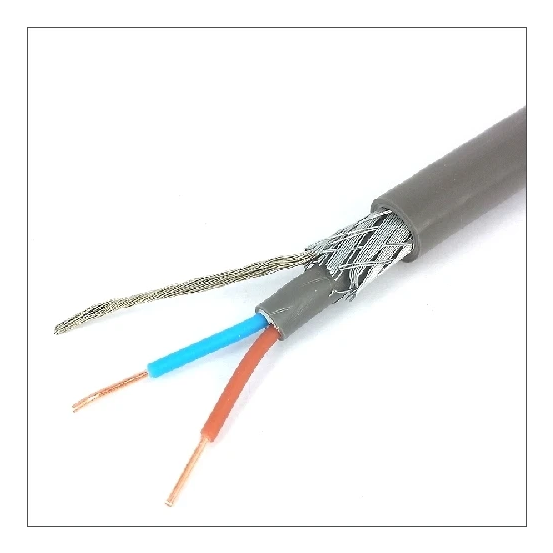

De Dynamic XMVK-as grondkabel wordt geleverd op een rol van 100 meter. Deze installatiekabel is voorzien van 2 aders en een nominale geleiderdoorsnede van 1,5 mm².
Belangrijkste kenmerken
Deze grondkabel van het merk Dynamic heeft een nominale spanning van 450/750 V en is geschikt voor verwerking in aarde en ondergrond. De kabel is opgebouwd uit koperen, ronde geleiders met gevulkaniseerd polyetheen als aderisolatie, een stalen vlechtwerk-bewapening en een PVC-mantel in de kleur grijs. Het brandgedrag valt onder brandklasse Eca volgens EN 13501-6.
Kenmerken op een rij
2 aders met een nominale geleiderdoorsnede van 1,5 mm²
Nominale spanning van 450/750 V
Geschikt als installatiekabel voor verwerking in aarde en ondergrond
Stalen vlechtwerk-bewapening en PVC-mantel
Brandklasse Eca volgens EN 13501-6
Specificaties
Meer informatie
Aantal aders
2
Aantal hulpaders
0
Aantal strengen per geleider
1
Adercodering volgens HD 308 S2
YES
Adercodering
Kleur
Aderkleur
Meerdere
Aders getwist
NO
AWG-maat
16
Bewapening/armering
Vlechtwerk
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
Geen
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
Geen
Brandklasse volgens EN 13501-6: klasse
Eca
Brandklasse volgens EN 13501-6: rookontwikkeling
Geen
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Nee
Buitendiameter circa
10.9 mm
Functiebehoud volgens BS 6387 CWZ
NO
Functiebehoud volgens BS 8434-2
NO
Functiebehoud volgens BS 8491
Nee
Functiebehoud volgens EN 50200 annex E
NO
Functiebehoud volgens EN 50200
Geen
Functiebehoud volgens IEC 60331-1
Geen
Functiebehoud volgens IEC 60331-2
Geen
Functiebehoud volgens IEC 60331-3
Geen
Gecertificeerd voor luchthaven verlichtingskabel
NO
Gecertificeerd voor scheepsapplicaties
NO
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
12.1 Ohm/km
Geschikt als installatiekabel
YES
Geschikt voor verwerking in aarde/ondergrond
YES
Gewicht
185 kg/km
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Kabel dwarswaterdicht
NO
Kabelbreedte circa
10.9 mm
Kabelgeometrie
Rond
Kabelhoogte circa
10.9 mm
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
YES
Loodmantel
NO
Mantelkleur
Grijs
Mantelmateriaal
Polyvinylchloride (PVC)
Materiaal aderisolatie
Gevulkaniseerd polyetheen (XLPE)
Materiaal bewapening
Staal
Max. toelaatbare geleidertemperatuur
90 °C
Max. treksterkte tijdens installatie
0.36 kN
Met aardgeleider
NO
Met knaagdierbescherming
NO
Min. toegestane buigradius stationaire toepassing/vast verlegd
65.4 mm
Model
Installatiekabel
NEN
VO-XMvKas 450/750v
Nom. equivalente koperdoorsnede bewapening
1.5 mm²
Nom. geleiderdiameter
1.4 mm
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
1.5 mm²
Nom. spanning U
750 V
Nom. spanning U0
450 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 1 = massief
Scherm
YES
Specificatie aderisolatie
Gevulkaniseerd polyetheen (XLPE)
Streng diameter
1.38 mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-40 - 80 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
