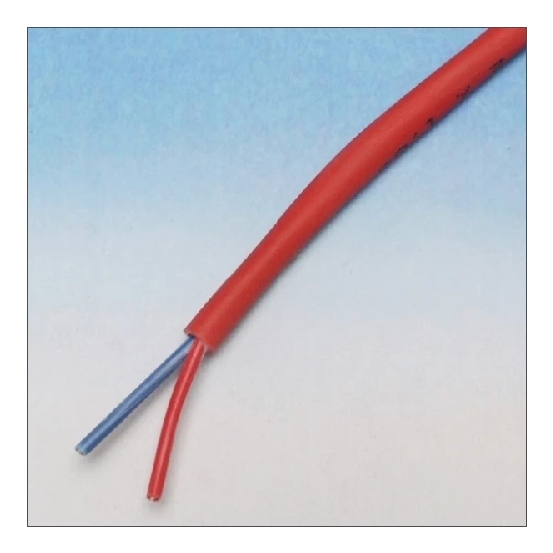

2-aderige signaalkabel van 1 mm² op een rol van 100 meter met brandklasse Dca-s2,d0,a3 en een spanning van 300 V. De kabel heeft massieve koperen geleiders en een rode PVC-mantel.
De DYNAMIC signaalkabel is geleverd op een rol van 100 meter en is voorzien van 2 aders met een nominale geleiderdoorsnede van 1 mm².
Belangrijkste kenmerken
Deze signaalkabel is voorzien van massieve, blanke koperen geleiders met een nominale spanning van 300 V. Zowel de aderisolatie als het mantelmateriaal bestaat uit polyvinylchloride (PVC), uitgevoerd in een rode kleur. Voor de brandveiligheid voldoet de kabel aan CPR Euroklasse Dca-s2,d0,a3 volgens EN 13501-6.
Kenmerken op een rij
2 aders met een nominale geleiderdoorsnede van 1 mm²
Geleverd op een rol van 100 meter
Nominale spanning van 300 V
Koperen geleiders
CPR Euroklasse Dca-s2,d0,a3 volgens EN 13501-6
Specificaties
Meer informatie
Aantal aders
2
Aantal groepen getwist
1
Aantal mantellagen
1
Adercodering volgens HD 308 S2
NO
Adercodering
Kleur
Afscherming collectief
Geen
Afscherming groepen
Geen
AWG-maat
17
Bewapening/armering
Geen
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
d0
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
a3
Brandklasse volgens EN 13501-6: klasse
Dca
Brandklasse volgens EN 13501-6: rookontwikkeling
s2
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
YES
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens IEC/EN 60332-3-24
Buitendiameter circa
5.3 mm
Categorie
Geen
Chemische bescherming
Geen
Duplex
NO
Functiebehoud volgens IEC 60331-23
NO
Gecertificeerd voor scheepsapplicaties
NO
Geleidermateriaal
Koper
Geschikt als computer data kabel
NO
Geschikt als signaalkabel
YES
Geschikt als telefoonkabel
NO
Geschikt voor gebruik als beveiligingsalarmkabel
YES
Geschikt voor verwerking in aarde/ondergrond
NO
Getwist
Per twee
Gewicht
50 kg/km
Halogeenvrij volgens EN 60754-1/2
NO
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Isolatiebehoud volgens IEC 60331
NO
Kabel dwarswaterdicht
NO
Kabel langswaterdicht
NO
Kabelbreedte circa
5.3 mm
Kabelgeometrie
Rond
Kabelhoogte circa
5.3 mm
Karakteristieke impedantie
Ohm
Lengte
100 m
Litze
NO
Mantelkleur
Rood
Mantelmateriaal
Polyvinylchloride (PVC)
Materiaal aderisolatie
Polyvinylchloride (PVC)
Max. treksterkte tijdens installatie
kN
Met knaagdierbescherming
NO
Met ripkoord
NO
Min. toegestane buigradius flexibele toepassing met geforceerde geleiding
mm
Min. toegestane buigradius flexibele toepassing/vrije beweging
32 mm
Min. toegestane buigradius stationaire toepassing/vast verlegd
32 mm
Nom. geleiderdiameter
1.13 mm
Nom. geleiderdoorsnede
1 mm²
Nom. spanning U
300 V
NVP waarde
%
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenslag
Bundel
Samenstelling geleider
Klasse 1 = massief
Specificatie aderisolatie
Overig
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-10 - 70 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
