Verpakt per 500 meter

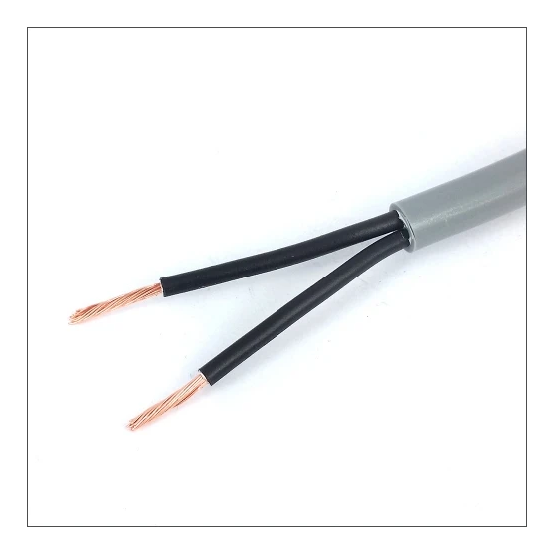

De DYNAMIC stuurstroomkabel wordt geleverd op een haspel van 500 meter en beschikt over 2 aders met een nominale geleiderdoorsnede van 0,75 mm².
Deze stuurstroomleiding van het merk DYNAMIC is opgebouwd uit soepele, blanke koperen geleiders met een nominale geleiderdoorsnede van 0,75 mm² en is voorzien van PVC-aderisolatie met adercodering in cijfers. De kabel heeft een ronde geleideropbouw en een grijze mantel van polyvinylchloride (PVC) met een buitendiameter van circa 5,4 mm.
Het nominale spanningsniveau van de stuurstroomkabel bedraagt 300/500 V en de maximaal toelaatbare geleidertemperatuur is 70 °C. De brandclassificatie van de kabel is Dca-s2,d0,a3 volgens EN 13501-6, en daarnaast is de leiding brandvertragend volgens IEC 60332-1-2 en IEC/EN 60332-3-24 (Cat C).
| Aantal aders | 2 |
|---|---|
| Aantal groepen getwist | 1 |
| Aantal hulpaders | 0 |
| Adercodering volgens HD 308 S2 | NO |
| Adercodering | Cijfers |
| Afscherming collectief | Geen |
| Afscherming groepen | Geen |
| AWG-maat | 18 |
| Beschermd tegen torderen | NO |
| Bewapening/armering | Geen |
| Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes | d0 |
| Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad | a3 |
| Brandklasse volgens EN 13501-6: klasse | Dca |
| Brandklasse volgens EN 13501-6: rookontwikkeling | s2 |
| Brandvertraging volgens IEC 60332-1-2 | YES |
| Brandvertraging volgens IEC 60332-3-21 (Cat A F/R) | NO |
| Brandvertraging volgens IEC 60332-3-22 (Cat A) | NO |
| Brandvertraging volgens IEC 60332-3-23 (Cat B) | NO |
| Brandvertraging volgens IEC 60332-3-24 (Cat C) | YES |
| Brandvertraging volgens IEC 60332-3-25 (Cat D) | NO |
| Brandvertraging | Volgens IEC/EN 60332-3-24 |
| Buitendiameter circa | 5.4 mm |
| Draagorgaan | Geen |
| Geleidermateriaal | Koper |
| Geleidervorm | Rond |
| Geleiderweerstand bij 20°C | 26 Ohm/km |
| Getwist | Nee |
| Gewicht | 45 kg/km |
| Halogeenvrij volgens IEC 60754-1 | NO |
| Halogeenvrij volgens IEC 60754-2 | NO |
| Halogeenvrij volgens IEC 60754-3 | NO |
| Kabelbreedte circa | 5.4 mm |
| Kabelgeometrie | Rond |
| Kabelhoogte circa | 5.4 mm |
| Koudebestendig volgens EN 60811-504+505+506 | NO |
| Litze | NO |
| Mantelkleur | Grijs |
| Mantelmateriaal | Polyvinylchloride (PVC) |
| Materiaal aderisolatie | Polyvinylchloride (PVC) |
| Max. toelaatbare geleidertemperatuur | 70 °C |
| Max. treksterkte tijdens installatie | kN |
| Met aardgeleider | NO |
| Min. toegestane buigradius flexibele toepassing met geforceerde geleiding | mm |
| Min. toegestane buigradius flexibele toepassing/vrije beweging | 41 mm |
| Min. toegestane buigradius stationaire toepassing/vast verlegd | 41 mm |
| Model | Stuurstroomleiding |
| Nom. geleiderdoorsnede (AWG) | kcmil |
| Nom. geleiderdoorsnede hulpaders | mm² |
| Nom. geleiderdoorsnede | 0.75 mm² |
| Nom. spanning U | 500 V |
| Nom. spanning U0 | 300 V |
| Oliebestendig volgens IEC 60811-404 | NO |
| Oppervlakte geleider | Blank |
| Rookarm volgens IEC 61034-2 | NO |
| Samenstelling geleider | Klasse 5 = soepel |
| Scherm | NO |
| Streng diameter | mm |
| Toegestane kabelbuitentemperatuur na montage zonder vibratie | -25 - 70 °C |
| Toegestane kabelbuitentemperatuur tijdens montage/handeling | 0 - 70 °C |
| Vaak gebruikte artikelnummers | 10378864 |
| Vochtbarrière | Geen |
