Bij afname van meerdere meters ontvangt u één lengte van het gekozen aantal meters. Dit product wordt op maat geknipt en is niet retourneerbaar.Bekijk alle informatie

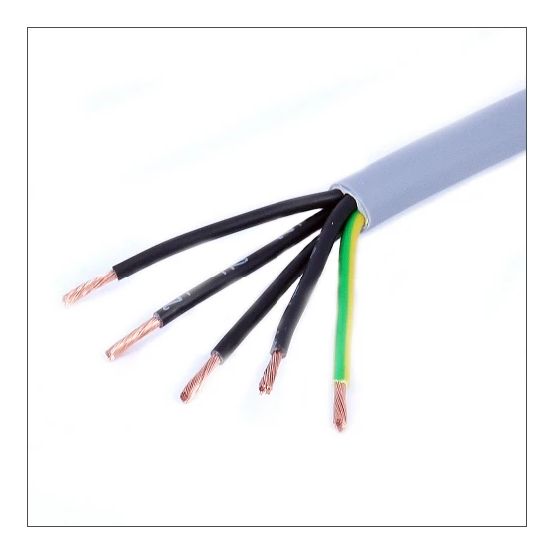

De DYNAMIC stuurstroomkabel is vanaf 1 meter in de bestelde lengte leverbaar en beschikt over 5 aders met een nominale geleiderdoorsnede van 1 mm².
Belangrijkste kenmerken
Deze DYNAMIC stuurstroomkabel is voorzien van een soepele kopergeleider van klasse 5 en een aardgeleider. De aders zijn uitgerust met polyvinylchloride (PVC) aderisolatie en een adercodering in kleuren en cijfers. Om de aders heen bevindt zich een grijze mantel van polyvinylchloride (PVC) met een buitendiameter van circa 7,2 mm.
De nominale spanning van de kabel bedraagt 300/500 V. Op het gebied van brandgedrag voldoet de stuurstroomkabel aan brandklasse Dca-s2,d0,a3 volgens EN 13501-6, en is deze brandvertragend volgens IEC/EN 60332-3-24 en IEC 60332-1-2.
Kenmerken op een rij
5 aders met een nominale geleiderdoorsnede van 1 mm² en een aardgeleider
Soepele kopergeleider van klasse 5
Nominale spanning van 300/500 V
Polyvinylchloride (PVC) mantel en aderisolatie met een grijze mantelkleur
Brandklasse Dca-s2,d0,a3 volgens EN 13501-6
Specificaties
Meer informatie
Aantal aders
5
Aantal groepen getwist
1
Aantal hulpaders
0
Adercodering volgens HD 308 S2
NO
Adercodering
Kleuren en cijfers
Afscherming collectief
Geen
Afscherming groepen
Geen
AWG-maat
17
Beschermd tegen torderen
NO
Bewapening/armering
Geen
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
d0
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
a3
Brandklasse volgens EN 13501-6: klasse
Dca
Brandklasse volgens EN 13501-6: rookontwikkeling
s2
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
YES
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens IEC/EN 60332-3-24
Buitendiameter circa
7.2 mm
Draagorgaan
Geen
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
19.5 Ohm/km
Getwist
Nee
Gewicht
94 kg/km
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Kabelbreedte circa
7.2 mm
Kabelgeometrie
Rond
Kabelhoogte circa
7.2 mm
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Mantelkleur
Grijs
Mantelmateriaal
Polyvinylchloride (PVC)
Materiaal aderisolatie
Polyvinylchloride (PVC)
Max. toelaatbare geleidertemperatuur
70 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
YES
Min. toegestane buigradius flexibele toepassing met geforceerde geleiding
mm
Min. toegestane buigradius flexibele toepassing/vrije beweging
54 mm
Min. toegestane buigradius stationaire toepassing/vast verlegd
54 mm
Model
Stuurstroomleiding
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
1 mm²
Nom. spanning U
500 V
Nom. spanning U0
300 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 5 = soepel
Scherm
NO
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-25 - 70 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
