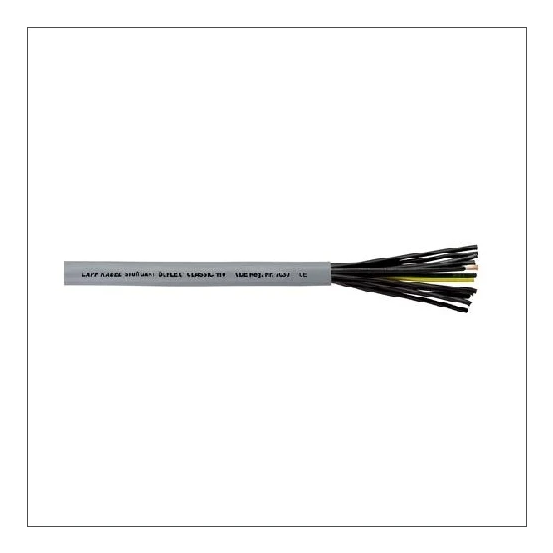

5-aderige stuurstroomkabel van 1,5 mm² op gewenste lengte te knippen met brandklasse Eca en een spanning van 300/500 V. De kabel heeft soepele koperaders en een grijze PVC-mantel.
Op werkdagen voor 21.00 uur besteld, morgen in huis. Levering ook op zaterdag.
506 op voorraad
Belangrijke Tip
Bij afname van meerdere meters ontvangt u één lengte van het gekozen aantal meters. Dit product wordt op maat geknipt en is niet retourneerbaar.Bekijk alle informatie
De stuurstroomkabel van Lapp is verkrijgbaar vanaf 1 meter in de bestelde lengte. Deze kabel is voorzien van 5 aders en heeft een nominale geleiderdoorsnede van 1,5 mm².
Belangrijkste kenmerken
Deze Lapp stuurstroomkabel is opgebouwd uit blanke koperen geleiders met een samenstelling van klasse 5, wat betekent dat de geleiders soepel zijn. De kabel beschikt over een aardgeleider en adercodering met cijfers. Zowel de mantel als de isolatie zijn vervaardigd uit polyvinylchloride (PVC). De buitendiameter van de ronde kabel bedraagt circa 8,1 mm en de mantel heeft een grijze kleur.
De nominale spanning U0/U is 300/500 V. De kabel valt onder CPR eurobrandklasse Eca en voldoet aan brandvertraging volgens IEC/EN 60332-1-2.
Kenmerken op een rij
5 koperaders en een nominale geleiderdoorsnede van 1,5 mm²
Soepele geleiders met aardgeleider en adercodering met cijfers
Grijze PVC-buitenmantel met een buitendiameter van circa 8,1 mm
Nominale spanning U0/U van 300/500 V
CPR eurobrandklasse Eca
Specificaties
Meer informatie
Aantal aders
5
Aantal hulpaders
0
Adercodering volgens HD 308 S2
NO
Adercodering
Cijfers
Afscherming collectief
Geen
Afscherming groepen
Geen
AWG-maat
16
Beschermd tegen torderen
NO
Bewapening/armering
Geen
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
Geen
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
Geen
Brandklasse volgens EN 13501-6: klasse
Eca
Brandklasse volgens EN 13501-6: rookontwikkeling
Geen
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens IEC/EN 60332-1-2
Buitendiameter circa
8.1 mm
Draagorgaan
Geen
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
13.3 Ohm/km
Getwist
Nee
Gewicht
kg/km
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Kabelbreedte circa
mm
Kabelgeometrie
Rond
Kabelhoogte circa
mm
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Mantelkleur
Grijs
Mantelmateriaal
Polyvinylchloride (PVC)
Materiaal aderisolatie
Polyvinylchloride (PVC)
Max. toelaatbare geleidertemperatuur
°C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
YES
Min. toegestane buigradius flexibele toepassing met geforceerde geleiding
121.5 mm
Min. toegestane buigradius flexibele toepassing/vrije beweging
121.5 mm
Min. toegestane buigradius stationaire toepassing/vast verlegd
32.4 mm
Model
Stuurstroomleiding
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
1.5 mm²
Nom. spanning U
500 V
Nom. spanning U0
300 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 5 = soepel
Scherm
NO
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-40 - 80 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
