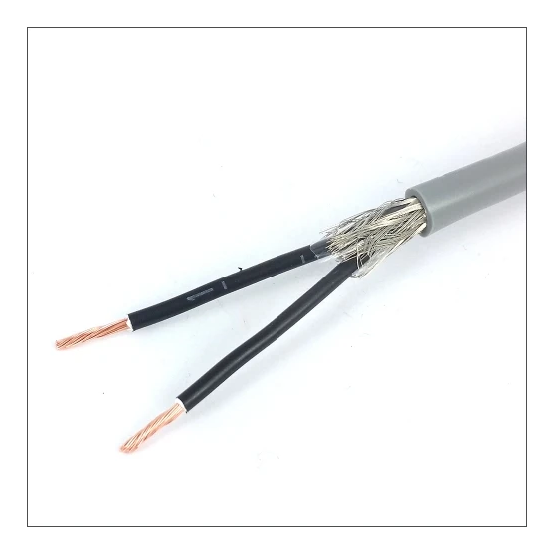

2-aderige stuurstroomkabel van 1 mm² op een rol van 100 meter met brandklasse Dca-s2,d0,a3 en 300/500 V. De kabel heeft soepele koperen geleiders en een collectief scherm.
De DYNAMIC stuurstroomkabel is geleverd op een rol van 100 meter. Deze kabel beschikt over 2 aders en heeft een nominale geleiderdoorsnede van 1 mm².
Belangrijkste kenmerken
Deze ronde stuurstroomkabel van DYNAMIC is voorzien van soepele koperen geleiders van klasse 5 en een nominale spanning van 300/500 V. De aders zijn uitgerust met een polyvinylchloride (PVC) isolatie en een adercodering in cijfers volgens HD 308 S2. Het geheel is afgewerkt met een grijze polyvinylchloride (PVC) buismantel en een collectief scherm van folie en vlechtwerk.
De kabel valt onder CPR Euroklasse Dca-s2,d0,a3 volgens EN 13501-6 en is brandvertragend volgens IEC/EN 60332-3-24 en IEC 60332-1-2. De max. toelaatbare geleidertemperatuur bedraagt 70 °C, met een buitendiameter van circa 6,3 mm.
Kenmerken op een rij
2 aders met een nominale geleiderdoorsnede van 1 mm²
Geleverd op een rol van 100 meter
Nominale spanning van 300/500 V
Soepele koperen geleiders van klasse 5
CPR Euroklasse Dca-s2,d0,a3 volgens EN 13501-6
Voorzien van een collectief scherm
Specificaties
Meer informatie
Aantal aders
2
Aantal groepen getwist
1
Aantal hulpaders
0
Adercodering volgens HD 308 S2
YES
Adercodering
Cijfers
Afscherming collectief
Folie en vlechtwerk
Afscherming groepen
Geen
AWG-maat
17
Beschermd tegen torderen
NO
Bewapening/armering
Geen
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
d0
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
a3
Brandklasse volgens EN 13501-6: klasse
Dca
Brandklasse volgens EN 13501-6: rookontwikkeling
s2
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
YES
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens IEC/EN 60332-3-24
Buitendiameter circa
6.3 mm
Draagorgaan
Geen
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
19.5 Ohm/km
Getwist
Nee
Gewicht
65 kg/km
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Kabelbreedte circa
6.3 mm
Kabelgeometrie
Rond
Kabelhoogte circa
6.3 mm
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Mantelkleur
Grijs
Mantelmateriaal
Polyvinylchloride (PVC)
Materiaal aderisolatie
Polyvinylchloride (PVC)
Max. toelaatbare geleidertemperatuur
70 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
NO
Min. toegestane buigradius flexibele toepassing met geforceerde geleiding
mm
Min. toegestane buigradius flexibele toepassing/vrije beweging
95 mm
Min. toegestane buigradius stationaire toepassing/vast verlegd
50 mm
Model
Stuurstroomleiding
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
1 mm²
Nom. spanning U
500 V
Nom. spanning U0
300 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 5 = soepel
Scherm
YES
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-25 - 70 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
