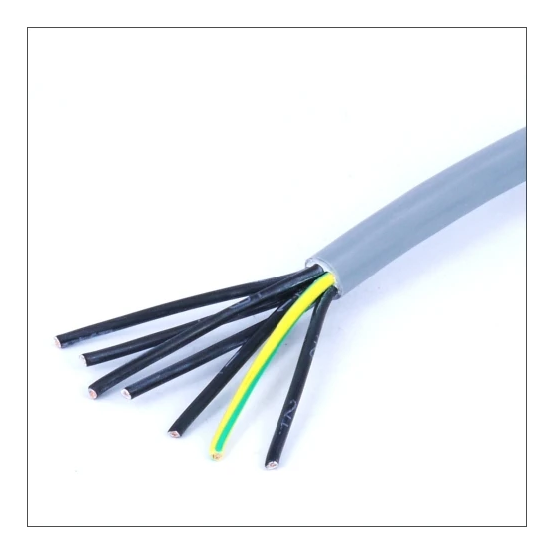

7-aderige YMvK installatiekabel van 2,5 mm² op gewenste lengte te knippen met brandklasse Dca-s2,d2,a3 en een spanning van 0,6/1 kV. Geschikt voor verwerking in de grond.
Bij afname van meerdere meters ontvangt u één lengte van het gekozen aantal meters. Dit product wordt op maat geknipt en is niet retourneerbaar.Bekijk alle informatie
De YMVK installatiekabel van DYNAMIC is te bestellen vanaf 1 meter in de bestelde lengte en is voorzien van 7 aders met een nominale geleiderdoorsnede van 2,5 mm².
Belangrijkste kenmerken
Deze installatiekabel van DYNAMIC is geschikt als installatiekabel en is te verwerken in de grond. De kabel heeft een nominale spanning van 0,6/1 kV en beschikt over massieve koperen geleiders van klasse 1, inclusief een geel/groene aardgeleider. De aderisolatie bestaat uit polyethyleen en de adercodering volgt cijfers volgens HD 308 S2. De grijze buitenmantel is gemaakt van polyvinylchloride en de ronde kabel heeft een circa buitendiameter van 14,7 mm.
Het brandgedrag van de kabel voldoet aan CPR Euroklasse Dca-s2,d2,a3 volgens EN 13501-6. De max. toelaatbare geleidertemperatuur bedraagt 90 °C.
Kenmerken op een rij
7 aders met een nominale geleiderdoorsnede van 2,5 mm²
Nominale spanning van 0,6/1 kV
Massieve koperen geleiders met geel/groene aardgeleider
Geschikt voor verwerking in de grond
CPR Euroklasse Dca-s2,d2,a3 volgens EN 13501-6
Ronde kabel met een circa buitendiameter van 14,7 mm
Specificaties
Meer informatie
Aantal aders
7
Aantal hulpaders
0
Aantal strengen per geleider
1
Adercodering volgens HD 308 S2
YES
Adercodering
Cijfers
Aderscherm
NO
Afscherming langswaterdicht
NO
AWG-maat
14
Bewapening
NO
Bewapening/armering
Geen
Binnenveldsturing
NO
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
d2
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
a3
Brandklasse volgens EN 13501-6: klasse
Dca
Brandklasse volgens EN 13501-6: rookontwikkeling
s2
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
YES
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens IEC/EN 60332-3-24
Buitendiameter circa
14.7 mm
Buitenveldsturing
NO
Concentrische geleider
Geen
Functiebehoud volgens EN 50200 annex E
NO
Functiebehoud volgens EN 50200
Geen
Functiebehoud volgens IEC 60331-1
Geen
Functiebehoud volgens IEC 60331-2
Geen
Functiebehoud volgens IEC 60331-3
Geen
Functiebehoud
Geen
Gecertificeerd voor luchthaven verlichtingskabel
NO
Gecertificeerd voor scheepsapplicaties
NO
Geleidende coating
NO
Geleider langswaterdicht
NO
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
7.41 Ohm/km
Geschikt als hoogspanningskabel
NO
Geschikt als installatiekabel
YES
Geschikt als middenspanningskabel
NO
Geschikt voor verwerking in aarde/ondergrond
YES
Gewicht
360 kg/km
Glasvezelelement
NO
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Isolatiebehoud volgens IEC 60331
NO
Isolatiebehoud
Geen
Kabel dwarswaterdicht
NO
Kabelbreedte circa
14.7 mm
Kabelgeometrie
Rond
Kabelhoogte circa
14.7 mm
Litze
NO
Loodmantel
NO
Mantelkleur
Grijs
Mantelmateriaal
Polyvinylchloride (PVC)
Materiaal aderisolatie
Polyethyleen (PE)
Max. toelaatbare geleidertemperatuur
90 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
YES
Met knaagdierbescherming
NO
Min. toegestane buigradius stationaire toepassing/vast verlegd
79 mm
Model
Installatiekabel
NEN
YMvKmb 0,6/1kV
Nom. doorsnede concentrische geleider
mm²
Nom. equivalente koperdoorsnede bewapening
mm²
Nom. geleiderdiameter
1.78 mm
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
2.5 mm²
Nom. spanning U
1 kV
Nom. spanning U0
0.6 kV
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 1 = massief
Scherm
NO
Specificatie aderisolatie
Gevulkaniseerd polyetheen (XLPE)
Streng diameter
1.78 mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-40 - 80 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
