Belangrijke Tip
Bij afname van meerdere meters ontvangt u één lengte van het gekozen aantal meters. Dit product wordt op maat geknipt en is niet retourneerbaar.Bekijk alle informatie

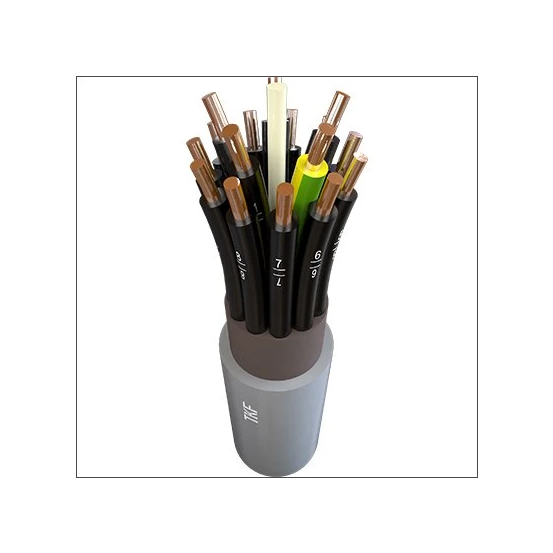

De TKF Ymvk installatiekabel is vanaf 1 meter in de bestelde lengte verkrijgbaar en beschikt over 10 aders met een nominale geleiderdoorsnede van 1,5 mm². Deze kabel is geschikt voor installatiewerkzaamheden.
Belangrijkste kenmerken
Deze TKF installatiekabel is opgebouwd uit massieve koperen geleiders van klasse 1 met een nominale spanning van 0,6/1 kV. De aders zijn voorzien van aderisolatie van polyethyleen (PE) en een specificatie van gevulkaniseerd polyetheen (XLPE), aangevuld met een aardgeleider. De kabel is rond van vorm en heeft een grijze mantel van polyvinylchloride (PVC).
De installatiekabel is geschikt als installatiekabel en voor vaste aanleg, met een maximale toelaatbare geleidertemperatuur van 90 °C en een minimale buigradius van 75 mm voor vast verlegde toepassingen. Wat betreft brandgedrag voldoet de kabel aan brandklasse Dca-s2,d2,a3 volgens EN 13501-6, en is deze brandvertragend volgens IEC/EN 60332-3-24 en IEC 60332-1-2. Daarnaast is het product UV-bestendig.
Kenmerken op een rij
10 aders met een nominale geleiderdoorsnede van 1,5 mm² en massief koperen geleidermateriaal
Nominale spanning van 0,6/1 kV
Grijze PVC-mantel en ronde kabelgeometrie met een buitendiameter van circa 18,6 mm
Brandklasse Dca-s2,d2,a3 volgens EN 13501-6
Voorzien van een aardgeleider en UV-bestendig
Specificaties
Meer informatie
Aantal aders
10
Aantal hulpaders
0
Adercodering volgens HD 308 S2
YES
Adercodering
Cijfers
Aderscherm
NO
Afscherming langswaterdicht
NO
AWG-maat
16
Bewapening
NO
Bewapening/armering
Geen
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
d2
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
a3
Brandklasse volgens EN 13501-6: klasse
Dca
Brandklasse volgens EN 13501-6: rookontwikkeling
s2
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
YES
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens IEC/EN 60332-3-24
Buitendiameter circa
18.6 mm
Concentrische geleider
Geen
Functiebehoud volgens BS 6387 CWZ
NO
Functiebehoud volgens BS 8434-2
NO
Functiebehoud volgens BS 8491
Nee
Functiebehoud volgens EN 50200 annex E
NO
Functiebehoud volgens EN 50200
Geen
Functiebehoud volgens IEC 60331-1
Geen
Functiebehoud volgens IEC 60331-2
Geen
Functiebehoud volgens IEC 60331-3
Geen
Functiebehoud
Nee
Gecertificeerd voor luchthaven verlichtingskabel
NO
Gecertificeerd voor scheepsapplicaties
NO
Geleidende coating
NO
Geleider langswaterdicht
NO
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
12.1 Ohm/km
Geschikt als hoogspanningskabel
NO
Geschikt als installatiekabel
YES
Geschikt als middenspanningskabel
NO
Geschikt voor verwerking in aarde/ondergrond
NO
Gewicht
519 kg/km
Glasvezelelement
NO
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Isolatiebehoud volgens IEC 60331
NO
Isolatiebehoud
Nee
Kabelbreedte circa
mm
Kabelgeometrie
Rond
Kabelhoogte circa
mm
Litze
NO
Loodmantel
NO
Mantelkleur
Grijs
Mantelmateriaal
Polyvinylchloride (PVC)
Materiaal aderisolatie
Polyethyleen (PE)
Max. toelaatbare geleidertemperatuur
90 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
YES
Min. toegestane buigradius stationaire toepassing/vast verlegd
75 mm
Model
Installatiekabel
NEN
YMvKmb 0,6/1kV
Nom. doorsnede concentrische geleider
mm²
Nom. equivalente koperdoorsnede bewapening
mm²
Nom. geleiderdiameter
1.37 mm
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
1.5 mm²
Nom. spanning U
1 kV
Nom. spanning U0
0.6 kV
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 1 = massief
Scherm
NO
Specificatie aderisolatie
Gevulkaniseerd polyetheen (XLPE)
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-40 - 70 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
