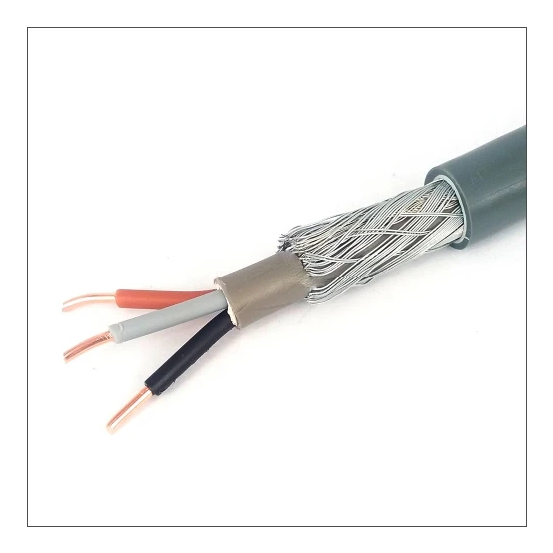

3-aderige YMvK-as grondkabel van 1,5 mm² op gewenste lengte te knippen met brandklasse Dca-s2,d2,a3 en een spanning van 0,6/1 kV. Voorzien van stalen bewapening en een PVC-mantel.
Bij afname van meerdere meters ontvangt u één lengte van het gekozen aantal meters. Dit product wordt op maat geknipt en is niet retourneerbaar.Bekijk alle informatie
De DYNAMIC grondkabel is vanaf 1 meter in de bestelde lengte verkrijgbaar. Deze 3-aderige YMvK-as kabel beschikt over een nominale geleiderdoorsnede van 1,5 mm².
Belangrijkste kenmerken
Deze grondkabel van DYNAMIC is voorzien van drie koperen massieve geleiders en heeft een nominale spanning van 0,6/1 kV. De kabel is uitgerust met stalen bewapening in vlechtwerk en een scherm, waardoor hij geschikt is voor verwerking in de aarde en ondergrond. Dankzij de polyolefine isolatie en de PVC-mantel is de kabel bestand tegen veeleisende omstandigheden.
Het brandgedrag van de kabel voldoet aan brandklasse Dca-s2,d2,a3 volgens EN 13501-6. De kabel is bovendien brandvertragend volgens IEC/EN 60332-3-24 en IEC 60332-1-2, en oliebestendig volgens IEC 60811-404.
Kenmerken op een rij
3 aders met een nominale geleiderdoorsnede van 1,5 mm²
Koperen geleidermateriaal
Nominale spanning van 0,6/1 kV
Geschikt voor verwerking in aarde/ondergrond
Stalen bewapening in vlechtwerk
Brandklasse Dca-s2,d2,a3 volgens EN 13501-6
Specificaties
Meer informatie
Aantal aders
3
Aantal hulpaders
0
Aantal strengen per geleider
1
Adercodering volgens HD 308 S2
YES
Adercodering
Kleur
Aderscherm
NO
Afscherming langswaterdicht
NO
AWG-maat
16
Bewapening
YES
Bewapening/armering
Vlechtwerk
Binnenveldsturing
NO
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
d2
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
a3
Brandklasse volgens EN 13501-6: klasse
Dca
Brandklasse volgens EN 13501-6: rookontwikkeling
s2
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
YES
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens IEC/EN 60332-3-24
Buitendiameter circa
13 mm
Buitenveldsturing
NO
Concentrische geleider
Geen
Functiebehoud volgens EN 50200 annex E
NO
Functiebehoud volgens EN 50200
Geen
Functiebehoud volgens IEC 60331-1
Geen
Functiebehoud volgens IEC 60331-2
Geen
Functiebehoud volgens IEC 60331-3
Geen
Functiebehoud
Nee
Gecertificeerd voor luchthaven verlichtingskabel
NO
Gecertificeerd voor scheepsapplicaties
NO
Geleidende coating
NO
Geleider langswaterdicht
NO
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
12.1 Ohm/km
Geschikt als hoogspanningskabel
NO
Geschikt als installatiekabel
NO
Geschikt als middenspanningskabel
NO
Geschikt voor verwerking in aarde/ondergrond
YES
Gewicht
270 kg/km
Glasvezelelement
NO
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Isolatiebehoud volgens IEC 60331
NO
Isolatiebehoud
Nee
Kabel dwarswaterdicht
NO
Kabelbreedte circa
mm
Kabelgeometrie
Rond
Kabelhoogte circa
mm
Litze
YES
Loodmantel
NO
Mantelkleur
Grijs
Mantelmateriaal
Polyvinylchloride (PVC)
Materiaal aderisolatie
Polyolefine
Materiaal bewapening
Staal
Max. toelaatbare geleidertemperatuur
90 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
NO
Min. toegestane buigradius stationaire toepassing/vast verlegd
91 mm
Model
Installatiekabel
NEN
VO-YMvKasmb 0,6/1kV
Nom. doorsnede concentrische geleider
mm²
Nom. equivalente koperdoorsnede bewapening
1.5 mm²
Nom. geleiderdiameter
1.38 mm
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
1.5 mm²
Nom. spanning U
1 kV
Nom. spanning U0
0.6 kV
Oliebestendig volgens IEC 60811-404
YES
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 1 = massief
Scherm
YES
Specificatie aderisolatie
Gevulkaniseerd polyetheen (XLPE)
Streng diameter
1.38 mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-40 - 80 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
