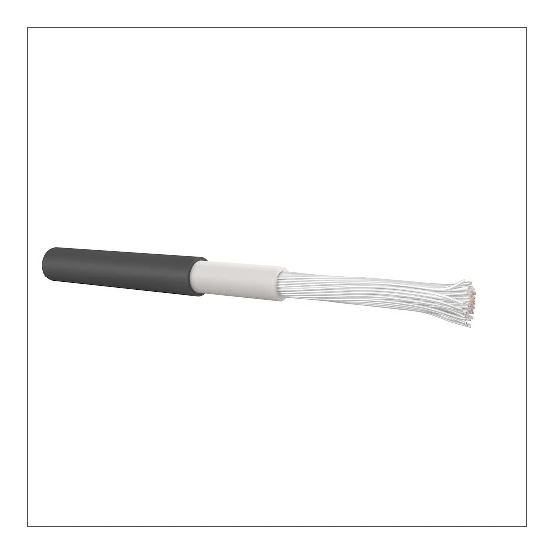

De DYNAMIC SOLAR DCA 1X4 ZWR100 SOLARKABEL H1Z2Z2-K ZW S1 R100 is een zwarte H1Z2Z2-K solarkabel met een aderdoorsnede van 4 mm², speciaal bedoeld voor duurzame installaties en geleverd op een rol van 100 meter.
Belangrijkste kenmerken
Deze DYNAMIC SOLAR Dca solarkabel is uitgevoerd als zwarte H1Z2Z2-K kabel met een nominale geleiderdoorsnede van 4 mm² en één ronde koperen geleider. De geleider is vertind en heeft een soepele samenstelling volgens klasse 5, wat de kabel flexibel maakt in gebruik. De kabel heeft een buitendiameter van circa 5,8 mm en is uitgevoerd als montagesnoer.
De solarkabel is geschikt als installatiekabel en kan worden verwerkt in aarde of ondergrond. De mantel is zwart en gemaakt van rubber, net als de aderisolatie. Daarnaast is de kabel UV-bestendig en brandvertragend volgens IEC 60332-1-2, met een brandklasse volgens EN 13501-6 van Dca-s1,d2,a1. De maximaal toelaatbare geleidertemperatuur bedraagt 90 °C, met een toegestane kabelbuitentemperatuur tussen -40 en 90 °C, zowel tijdens als na montage.
De kabel wordt geleverd op een rol van 100 meter en heeft een gewicht van 58 kg/km. De nominale spanning U bedraagt 1,2 kV, met een geleiderweerstand van 5,09 Ohm/km bij 20 °C. De minimale buigradius bij stationaire toepassing is 24 mm en de maximale treksterkte tijdens installatie is 0,06 kN.
Kenmerken op een rij
Zwarte H1Z2Z2-K solarkabel 1x4 mm², serie SOLAR Dca
Flexibele, soepele geleider (klasse 5) van vertind koper
Geschikt als installatiekabel en voor verwerking in aarde of ondergrond
UV-bestendig met zwarte rubberen mantel en aderisolatie
Geleverd op een rol van 100 meter
Specificaties
Meer informatie
Aantal aders
1
Aantal hulpaders
0
Adercodering volgens HD 308 S2
NO
Adercodering
Kleur
Aderscherm
NO
Afscherming langswaterdicht
NO
AWG-maat
12
Bewapening
NO
Bewapening/armering
Geen
Binnenveldsturing
NO
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
d2
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
a1
Brandklasse volgens EN 13501-6: klasse
Dca
Brandklasse volgens EN 13501-6: rookontwikkeling
s1
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Buitendiameter circa
5.8 mm
Buitenveldsturing
NO
Concentrische geleider
Geen
Functiebehoud volgens BS 6387 CWZ
NO
Functiebehoud volgens BS 8434-2
NO
Functiebehoud volgens BS 8491
Nee
Functiebehoud volgens EN 50200 annex E
NO
Functiebehoud volgens EN 50200
Geen
Functiebehoud volgens IEC 60331-1
Geen
Functiebehoud volgens IEC 60331-2
Geen
Functiebehoud volgens IEC 60331-3
Geen
Functiebehoud
Geen
Gecertificeerd voor luchthaven verlichtingskabel
NO
Gecertificeerd voor scheepsapplicaties
NO
Geleidende coating
NO
Geleider langswaterdicht
NO
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
5.09 Ohm/km
Geschikt als hoogspanningskabel
NO
Geschikt als installatiekabel
YES
Geschikt als middenspanningskabel
NO
Geschikt voor verwerking in aarde/ondergrond
YES
Gewicht
58 kg/km
Glasvezelelement
NO
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Isolatiebehoud volgens IEC 60331
NO
Isolatiebehoud
Nee
Kabel dwarswaterdicht
NO
Kabelbreedte circa
5.8 mm
Kabelgeometrie
Rond
Kabelhoogte circa
5.8 mm
Litze
NO
Loodmantel
NO
Mantelkleur
Zwart
Mantelmateriaal
Rubber
Materiaal aderisolatie
Rubber
Max. toelaatbare geleidertemperatuur
90 °C
Max. treksterkte tijdens installatie
0.06 kN
Met aardgeleider
NO
Met knaagdierbescherming
NO
Min. toegestane buigradius stationaire toepassing/vast verlegd
24 mm
Model
Montagesnoer
Nom. doorsnede concentrische geleider
mm²
Nom. equivalente koperdoorsnede bewapening
mm²
Nom. geleiderdiameter
2.26 mm
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
4 mm²
Nom. spanning U
1.2 kV
Nom. spanning U0
kV
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Vertind
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 5 = soepel
Scherm
NO
Specificatie aderisolatie
Overig
Specificatie mantelmateriaal
Overig
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-40 - 90 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
