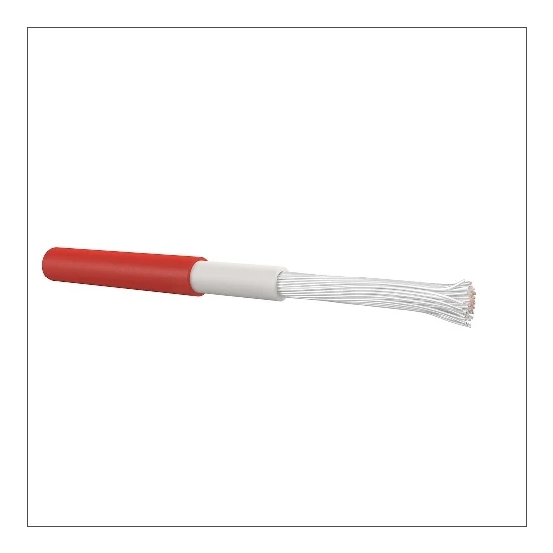

De DYNAMIC SOLAR DCA 1X4 RDR100 SOLARKABEL H1Z2Z2-K RD S1 R100 is een rode, flexibele solarkabel met een aderdoorsnede van 4 mm², geleverd op een haspel van 100 meter voor toepassingen in duurzame zonne-energiesystemen.
Belangrijkste kenmerken
Deze DYNAMIC solarkabel type H1Z2Z2-K is uitgevoerd met een nominale geleiderdoorsnede van 4 mm² en wordt geleverd op een haspel van 100 meter. De kabel is flexibele montagesnoeruitvoering met een ronde, koperen geleider in klasse 5 en een vertinde oppervlakte.
De kabel is geschikt als installatiekabel en kan worden verwerkt in aarde en ondergrond. Dankzij de UV-bestendigheid is deze kabel geschikt voor buitentoepassingen in zonne-energiesystemen. De rode rubberen mantel en aderisolatie zorgen voor een duidelijke herkenning van de kabel in de installatie.
De solarkabel valt onder brandklasse Dca met rookontwikkeling s1, brandende vallende druppels d2 en corrosiviteit a1 en is brandvertragend volgens IEC 60332-1-2. De maximaal toelaatbare geleidertemperatuur bedraagt 90 °C.
Kenmerken op een rij
Rode solarkabel type H1Z2Z2-K met nominale geleiderdoorsnede 4 mm²
Geleverd op een haspel van 100 meter
Geschikt als installatiekabel en voor verwerking in aarde en ondergrond
UV-bestendig voor buitentoepassingen in zonne-energiesystemen
Brandklasse Dca-s1,d2,a1 en brandvertragend volgens IEC 60332-1-2
Specificaties
Meer informatie
Aantal aders
1
Aantal hulpaders
0
Adercodering volgens HD 308 S2
NO
Adercodering
Kleur
Aderscherm
NO
Afscherming langswaterdicht
NO
AWG-maat
12
Bewapening
NO
Bewapening/armering
Geen
Binnenveldsturing
NO
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
d2
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
a1
Brandklasse volgens EN 13501-6: klasse
Dca
Brandklasse volgens EN 13501-6: rookontwikkeling
s1
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Buitendiameter circa
5.8 mm
Buitenveldsturing
NO
Concentrische geleider
Geen
Functiebehoud volgens BS 6387 CWZ
NO
Functiebehoud volgens BS 8434-2
NO
Functiebehoud volgens BS 8491
Nee
Functiebehoud volgens EN 50200 annex E
NO
Functiebehoud volgens EN 50200
Geen
Functiebehoud volgens IEC 60331-1
Geen
Functiebehoud volgens IEC 60331-2
Geen
Functiebehoud volgens IEC 60331-3
Geen
Functiebehoud
Geen
Gecertificeerd voor luchthaven verlichtingskabel
NO
Gecertificeerd voor scheepsapplicaties
NO
Geleidende coating
NO
Geleider langswaterdicht
NO
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
5.09 Ohm/km
Geschikt als hoogspanningskabel
NO
Geschikt als installatiekabel
YES
Geschikt als middenspanningskabel
NO
Geschikt voor verwerking in aarde/ondergrond
YES
Gewicht
58 kg/km
Glasvezelelement
NO
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Isolatiebehoud volgens IEC 60331
NO
Isolatiebehoud
Nee
Kabel dwarswaterdicht
NO
Kabelbreedte circa
5.8 mm
Kabelgeometrie
Rond
Kabelhoogte circa
5.8 mm
Litze
NO
Loodmantel
NO
Mantelkleur
Rood
Mantelmateriaal
Rubber
Materiaal aderisolatie
Rubber
Max. toelaatbare geleidertemperatuur
90 °C
Max. treksterkte tijdens installatie
0.06 kN
Met aardgeleider
NO
Met knaagdierbescherming
NO
Min. toegestane buigradius stationaire toepassing/vast verlegd
24 mm
Model
Montagesnoer
Nom. doorsnede concentrische geleider
mm²
Nom. equivalente koperdoorsnede bewapening
mm²
Nom. geleiderdiameter
2.26 mm
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
4 mm²
Nom. spanning U
1.2 kV
Nom. spanning U0
kV
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Vertind
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 5 = soepel
Scherm
NO
Specificatie aderisolatie
Overig
Specificatie mantelmateriaal
Overig
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-40 - 90 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
