3-polige magneetschakelaar met 48V AC-stuurspanning, 7,5kW vermogen bij 400V en 18A bedrijfsstroom. Voorzien van drie hoofdcontacten en twee hulpcontacten via schroefaansluiting.
Verpakt per 1 stuk
58,5148,36
58,5148,36
Op werkdagen voor 21.00 uur besteld, morgen in huis. Levering ook op zaterdag.

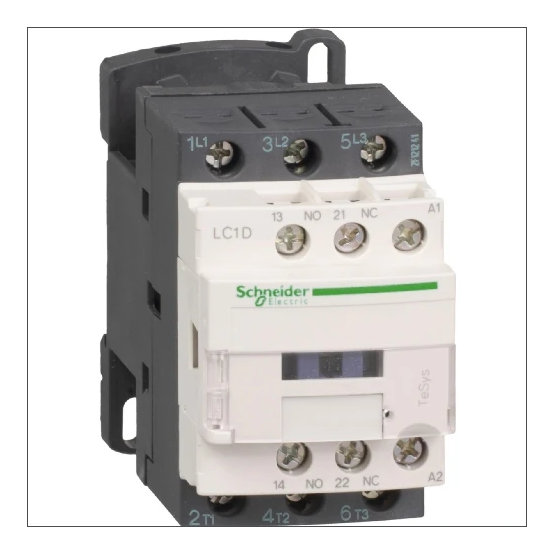

De Schneider Electric TeSys D magneetschakelaar LC1D18E7 is een 3-polige magneetschakelaar met 7,5 kW bij AC-3 400 V en een stuurspanning van 48 V bij 50/60 Hz.
Belangrijkste kenmerken
Deze Schneider Electric TeSys D magneetschakelaar, type LC1D18E7, is voorzien van drie hoofdcontacten als maakcontact (3M) en geen verbreekcontacten. Daarnaast beschikt het apparaat over één hulpcontact als maakcontact en één hulpcontact als verbreekcontact. De hoofdstroomaansluiting gebeurt via een schroefaansluiting.
De magneetschakelaar is geschikt voor een nominaal vermogen van 7,5 kW bij AC-3, 400 V en 4 kW bij AC-4, 400 V. De nominale bedrijfsstroom bedraagt 18 A bij AC-3, 400 V, 32 A bij AC-1, 400 V en 9 A bij AC-4, 400 V. De bedrijfsspanning ligt bij 440 V AC (50/60 Hz) en de schakelaar wordt aangestuurd met een AC-stuurspanning van 48 V bij zowel 50 Hz als 60 Hz.
De LC1D18E7 heeft een breedte van 45 mm, een hoogte van 77 mm en een diepte van 86 mm. Het is geen modulaire uitvoering voor railmontage. De aansluitwijze van het hoofdstroomcircuit is uitgevoerd met schroefaansluitingen.
Kenmerken op een rij
Magneetschakelaar Schneider Electric TeSys D, type LC1D18E7
3 hoofdcontacten als maakcontact (3P), 1 hulpcontact maak en 1 hulpcontact verbreek
Nominaal vermogen 7,5 kW bij AC-3, 400 V en 4 kW bij AC-4, 400 V
Nominale bedrijfsstroom: 32 A (AC-1), 18 A (AC-3), 9 A (AC-4) bij 400 V
Stuurspanning AC 48 V bij 50/60 Hz, aansluitwijze hoofdstroomcircuit schroefaansluiting
