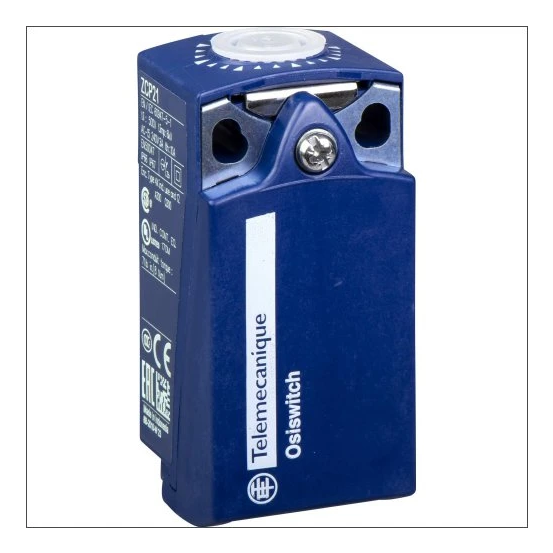

De TeSensors / Telemecanique ZCP21 eindschakelaar body is een kunststof eindschakelaarhuis met 1 maak- en 1 verbreekcontact (NO/NC), uitgevoerd volgens DIN EN 50047 en met een beschermingsgraad van IP66/67.
Belangrijkste kenmerken
Deze ZCP21 eindschakelaar body van TeSensors / Telemecanique is onderdeel van de Osiswitch serie en is uitgevoerd in een kubusvormige kunststof behuizing van 31 x 65 mm. De behuizing is volgens norm DIN EN 50047 en biedt een beschermingsgraad van IP66/67. De schakelaar heeft een momentschakelfunctie met 1 maakcontact en 1 verbreekcontact (NO/NC) en een gedwongen openende contactfunctie.
De eindschakelaar body is voorzien van een mechanische uitgang (geen elektronische uitgang), zonder status-indicatie en zonder bedieningselement of bekrachtigingslichaam. De elektrische aansluiting is aangeduid als “overig”. De ZCP21 is niet geschikt voor veiligheidsfuncties, heeft geen veiligheidshulpcontacten en geen interface voor veiligheidscommunicatie.
De nominale bedrijfsstroom bedraagt 1,5 A bij AC-15 230 V en 0,1 A bij DC-13 230 V. De schakelfunctie is niet vergrendelend en het schakelpunt is niet instelbaar. De eindschakelaar kan worden gebruikt binnen een omgevingstemperatuur van -25 tot 70 °C. De functie is gespecificeerd als “Persoon en proces” en de uitvoering is explosieveiligheidscategorie “geen” voor zowel gas als stof.
Kenmerken op een rij
Kunststof eindschakelaar body ZCP21 met 1 maak- en 1 verbreekcontact (NO/NC)
Bouwvorm kubus, afmetingen sensor: breedte 31 mm, hoogte 65 mm, lengte 30 mm
Beschermingsgraad IP66/67, behuizing volgens norm DIN EN 50047
Schakelfunctie momentschakeling, gedwongen openend, niet vergrendelend
Nominale bedrijfsstroom: 1,5 A bij AC-15 230 V en 0,1 A bij DC-13 230 V
