3-polige motorbeveiligingsschakelaar met draaiknop, 40A stroom en thermomagnetische beveiliging (30-40A). Geschikt voor 18,5kW bij 400V, met schroefaansluiting en IP20-bescherming.

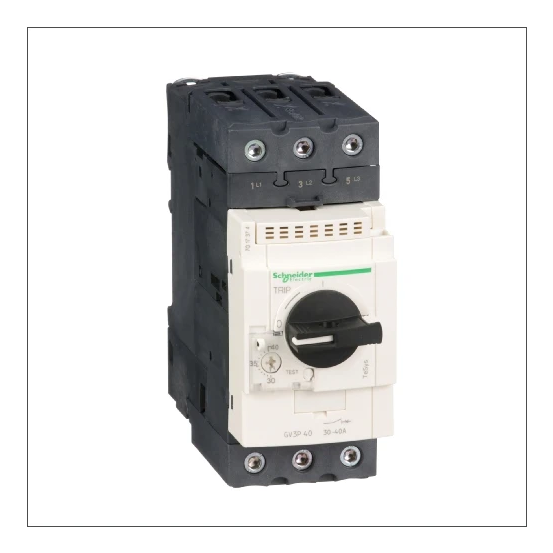

De Schneider Electric TeSys GV3 motorbeveiligingsschakelaar GV3P40 is een compleet apparaat in behuizing met thermomagnetische uitschakeltechniek en een instelbereik voor overbelastingsbeveiliging van 30 tot 40 A.
Belangrijkste kenmerken
Deze Schneider Electric TeSys GV3 motorbeveiligingsschakelaar (type GV3P40) is uitgevoerd als compleet apparaat in behuizing en is voorzien van een draaiknop als bedieningselement. De schakelaar beschikt over 3 polen en een nominale continustroom van 40 A, met een bedrijfsspanning tot 690 V.
De GV3P40 biedt thermomagnetische uitschakeltechniek met een instelbereik van de overbelastingsbeveiliging van 30 tot 40 A en een instelbereik voor onvertraagde kortsluitbeveiliging van 560 A. Daarnaast is het apparaat faseuitvalgevoelig en uitgerust met thermische beveiliging, terwijl geïntegreerde hulpcontacten en een onderspanningsspoel ontbreken.
De motorbeveiligingsschakelaar is voorzien van een schroefaansluiting voor het hoofdstroomcircuit en heeft een beschermingsgraad IP20. De afmetingen bedragen circa 136 x 132 x 55 mm (diepte x hoogte x breedte). Het nominale vermogen bij AC-3 bedraagt 11 kW bij 230 V en 18,5 kW bij 400 V, met een nominaal afschakelvermogen Icu van 50 kA bij 400 V AC.
Kenmerken op een rij
Type: Schneider Electric TeSys GV3 motorbeveiligingsschakelaar GV3P40
Thermomagnetische uitschakeltechniek met instelbereik overbelastingsbeveiliging 30–40 A
Nominale continustroom 40 A en bedrijfsspanning tot 690 V
