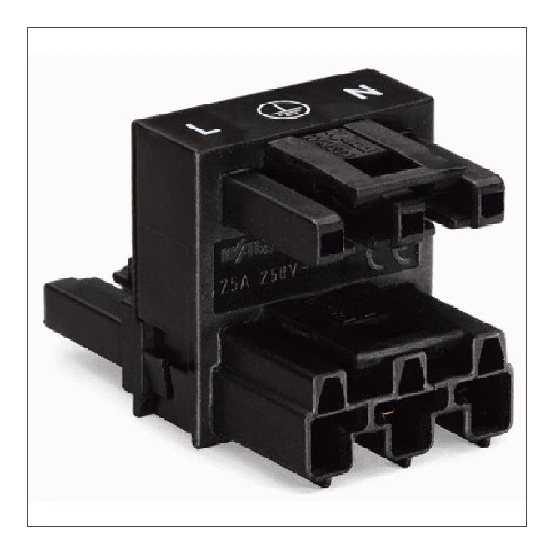

De WAGO 770-633 H-verdeler F-MF 3P zwart uit de WINSTA MIDI verdeelblok-serie is een compacte verdeler voor insteekbare gebouwinstallatie met drie polen, uitgevoerd in zwart en voorzien van meerdere ingangen en uitgangen.
Belangrijkste kenmerken
Deze WAGO 770-633 H-verdeler is ontworpen als verdeelblok met drie polen (L, N, PE) en beschikt over 3 ingangen en 6 uitgaande lijnen. Het codering/contactinzetstuk is zwart uitgevoerd. De nominale (meet)spanning bedraagt 250 V en de nominale (meet)stroom, zowel algemeen als naar armatuur, is 25 A. De toegekende stootspanning is 4 kV en de vervuilingsgraad is 3.
De behuizing is vervaardigd uit polyamide (PA) en het product is halogeenvrij. De contactdelen zijn uitgevoerd in CuSn met vertinde oppervlaktebehandeling en een doorgangsweerstand van 1 mOhm. De H-verdeler is voorzien van mechanische codering en een geïntegreerde vergrendeling in de plug-in connector, zonder geïntegreerde schakeling.
Met een beschermingsgraad van IP20 en afmetingen van circa 51 x 30 x 32,7 mm (lengte x breedte x hoogte) is dit een compacte oplossing binnen de WINSTA MIDI verdeelblok-serie. De maximale continutemperatuur-bestendigheid bedraagt 85 °C voor het contactdeel en 105 °C voor de trekontlasting. De vuurbelasting is gespecificeerd op 0,106 kWh.
Kenmerken op een rij
Type verdeler: H-verdeler, verdeelblok, WINSTA MIDI VERDEELBLOK
3 ingangen, 6 uitgangen en 3 polen (pool-markering L, N, PE)
Nominale (meet)spanning 250 V en nominale (meet)stroom 25 A (ook naar armatuur)
Behuizing van polyamide (PA), halogeenvrij, beschermingsgraad IP20
Contactmateriaal CuSn, vertind, doorgangsweerstand 1 mOhm, mechanische codering en geïntegreerde vergrendeling in plug-in connector
