3-polige haakse male printplaatstekker met soldeeraansluiting voor 250V en 25A. De zwarte connector heeft een rastermaat van 10mm, IP20-bescherming en mechanische codering.

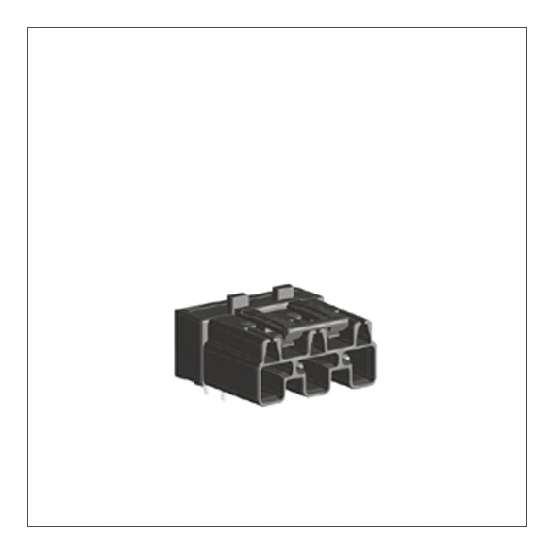

De WAGO 770-813/011-000 STEKER MALE PCB 3P ZWART HAAKS uit de WINSTA MIDI printaansluitingsserie is een 3-polige stekker (male) voor printplaattoepassingen, uitgevoerd in zwart polyamide (PA) met soldeeraansluiting.
Belangrijkste kenmerken
Deze WAGO steker is een vrije connector met pencontacten voor de verbinding van printplaat naar kabel. De stekker is 3-polig, voorzien van pool-markering L, N en PE en heeft één insteekcontactrij. De hoek tussen printplaat en contact is 0°/180° (horizontaal), waardoor de steker haaks op de printplaat is gepositioneerd.
De behuizing is uitgevoerd in zwart polyamide (PA) en heeft een vergelijkbaar RAL-nummer 9004. De contactpinnen zijn vertind (materiaal contactcoating tin), met een diameter van 1,28 mm, een pin-lengte van 3,5 mm en een rastermaat van 10 mm voor zowel aansluitingen als contacten. De elektrische aansluiting gebeurt via soldeeraansluitingen en de bevestigingswijze is soldeer met aansluitcontact als soort printplaatbevestiging.
De steker is geschikt voor een nominale spanning van 250 V en een nominale stroom van 25 A, met een toegekende stootspanning van 4 kV, overspanningscategorie III en vervuilingsgraad 3. De bedrijfstemperatuur ligt tussen -35 en 85 °C, met een maximale continutemperatuurbestendigheid van het contactdeel van 85 °C en van de trekontlasting 105 °C. De beschermingsgraad is IP20 en het isolatiemateriaal heeft brandbaarheidsklasse V0 volgens UL 94. Daarnaast is er mechanische codering aanwezig en is de connector vergrendelbaar met een type vergrendeling dat geïntegreerd is in de plug-in connector.
Kenmerken op een rij
3-polige stekker (male) voor printplaat naar kabel, met pencontacten en 1 insteekcontactrij
Nominale elektrische waarden: 250 V, 25 A, toegekende stootspanning 4 kV, overspanningscategorie III, vervuilingsgraad 3
Behuizing van zwart polyamide (PA), RAL-nummer (vergelijkbaar) 9004, beschermingsgraad IP20 en brandbaarheidsklasse V0 (UL 94)
Vertinde contactpinnen: diameter 1,28 mm, pin-lengte 3,5 mm, rastermaat 10 mm (aansluitingen en contact)
Soldeeraansluiting met soldeerbevestiging, hoek printplaat/contact 0°/180° (horizontaal), mechanische codering en geïntegreerde vergrendeling in de plug-in connector
Specificaties
Meer informatie
Aantal insteekcontactrijen
1
Aantal polen
3
Banderollering (omwikkeling)
Geen
Bedrijfstemperatuur
-35 - 85 °C
Bevestigingswijze
Soldeer
Brandbaarheidsklasse isolatiemateriaal conform UL 94
