2-draads female steker met push-in veerklemaansluiting voor printplaat naar kabel. Geschikt voor 0,2-2,5 mm² geleiders, 320V, 16A, rastermaat 5mm, IP20 en 2 polen.

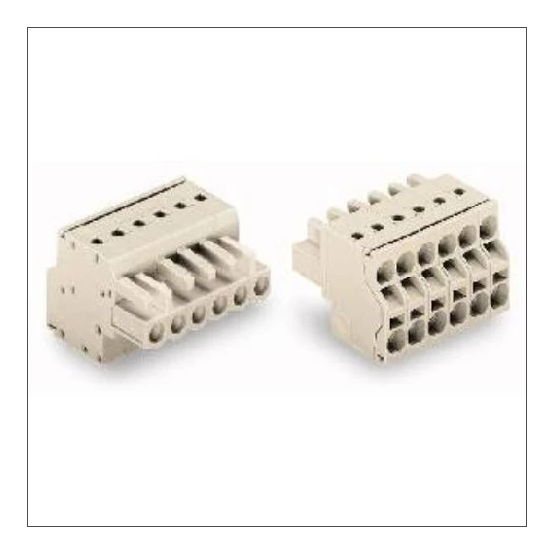

De WAGO 721-2102/026-000 is een 2-draads female steker met push-in veerklemaansluiting, ontworpen als kabelconnector voor printplaatconnectoren met grijze kunststof behuizing.
Belangrijkste kenmerken
Deze WAGO 721-2102/026-000 2-draads female steker push-in is uitgevoerd als contrastekker (female) voor de verbindingswijze printplaat naar kabel. De elektrische aansluiting gebeurt via een veerklemaansluiting, geschikt voor ronde kabels.
De connector biedt ruimte voor 2 polen en 1 insteekcontactrij, met een rastermaat van 5 mm voor zowel de aansluitingen als de contacten. De aansluitbare geleiderdoorsnede varieert van 0,2 tot 2,5 mm² voor eendraads, fijndraads zonder adereindhuls en meerdraads, en van 0,25 tot 1,5 mm² voor fijndraads met adereindhuls.
De behuizing is grijs en gemaakt van kunststof, met een isolatielichaam van thermoplast. De contacten zijn uitgevoerd in overige koperlegeringen met een tinnen contactcoating. De steker heeft een hoek contact/geleideraansluiting van 180° (horizontaal) en bereikt gemonteerd een beschermingsgraad van IP20.
De nominale (meet)spanning bedraagt 320 V en de nominale (meet)stroom 16 A, met een toegekende stootspanning van 4 kV, overspanningscategorie III en vervuilingsgraad 2. De bedrijfstemperatuur loopt van -60 tot 85 °C. Het isolatiemateriaal voldoet aan brandbaarheidsklasse V0 conform UL 94.
Kenmerken op een rij
2-draads female steker, contrastekker (female) met push-in veerklemaansluiting
Verbindingswijze: printplaat naar kabel, aansluitbaar kabeltype: ronde kabel
Aantal polen: 2, aantal insteekcontactrijen: 1, rastermaat aansluitingen/contact: 5 mm
Aansluitbare geleiderdoorsnede: 0,2 - 2,5 mm² (eendraads, fijndraads zonder adereindhuls, meerdraads) en 0,25 - 1,5 mm² (fijndraads met adereindhuls)
Nom. (meet)spanning 320 V, nom. (meet)stroom 16 A, IP20, bedrijfstemperatuur -60 - 85 °C, overspanningscategorie III, vervuilingsgraad 2
Specificaties
Meer informatie
Aansluitbaar kabeltype
Ronde kabel
Aansluitbare geleiderdoorsnede eendraads
0.2 - 2.5 mm²
Aansluitbare geleiderdoorsnede fijndraads met adereindhuls
0.25 - 1.5 mm²
Aansluitbare geleiderdoorsnede fijndraads zonder adereindhuls
0.2 - 2.5 mm²
Aansluitbare geleiderdoorsnede meerdraads
0.2 - 2.5 mm²
Aantal insteekcontactrijen
1
Aantal polen
2
Bedrijfstemperatuur
-60 - 85 °C
Beschermingsgraad (IP), gemonteerd
IP20
Brandbaarheidsklasse isolatiemateriaal conform UL 94
