Rechthoekige 3P+A steker voor 400V en 10A met schroefaansluiting en zijdelingse kabeltoevoer. Geschikt voor geleiders van 0,25 tot 1,5 mm² en voorzien van IP54-bescherming.
Verpakt per 1 stuk
5,424,48
5,424,48
Op werkdagen voor 21.00 uur besteld, morgen in huis. Levering ook op zaterdag.

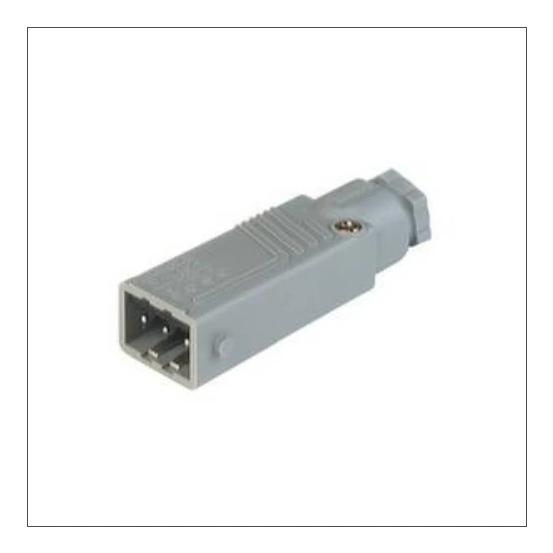

De BELDEN STAS 3 N grijs steker 3P+A male is een rechthoekige industrieconnector van Belden, uitgevoerd als stekker (male) in grijze kleur met 3 polen en aanvullende aansluiting.
Belangrijkste kenmerken
Deze Belden STAS 3 N steker is een rechthoekige connector met 3 polen en pencontacten. De elektrische aansluiting gebeurt via een schroefaansluiting en de kabeltoevoer bevindt zich aan de zijkant. De steker is geschikt voor eendraads, meerdraads en fijndraads geleiders zonder adereindhuls met een doorsnede van 0,25 tot 1,5 mm².
De behuizing is uitgevoerd in kunststof met een isolatielichaam van polyamide (PA) en messing contacten met tinnencoating. De steker is ontworpen voor een nominale spanning van 400 V en een nominale stroom van 10 A, met een toegekende stootspanning van 2,5 kV. In gemonteerde toestand heeft de connector een beschermingsgraad van IP54 en is geschikt voor een omgevingstemperatuur en bedrijfstemperatuur van -30 tot 90 °C.
De STAS 3 N steker is compact uitgevoerd met een breedte van 28,2 mm, hoogte van 21 mm en diepte/lengte van 81,5 mm. De montagewijze is geschroefd/oppervlaktemontage en er is één insteekcontactrij aanwezig. De steker heeft een vergrendeling met beugel (dwars- of langsbeugel, afhankelijk van de bron) en is uitgevoerd met aardgeleider volgens een deel van de specificaties.
Kenmerken op een rij
Rechthoekige Belden STAS 3 N steker 3P+A (male), pencontacten
Nominale spanning 400 V en nominale stroom 10 A
Aansluitbare geleiderdoorsnede 0,25 - 1,5 mm² (eendraads, meerdraads en fijndraads zonder adereindhuls)
Beschermingsgraad IP54, gebruiks- en omgevingstemperatuur -30 tot 90 °C
Kunststof behuizing met polyamide (PA) isolatielichaam, messing contacten met tinnencoating
Specificaties
Meer informatie
Aansluitbare geleiderdoorsnede eendraads
0.25-1.5 mm²
Aansluitbare geleiderdoorsnede fijndraads met adereindhuls
0 mm²
Aansluitbare geleiderdoorsnede fijndraads z adereindhuls
0 mm²
Aansluitbare geleiderdoorsnede meerdraads
0.25-1.5 mm²
Aantal insteekcontacten
4
Aantal insteekcontactrijen
1
Aantal leidinginvoeringen
0
Aantal polen
3
Beschermingsgraad (IP)
IP54
Brandbaarheidsklasse isolatiemateriaal conform UL 94
