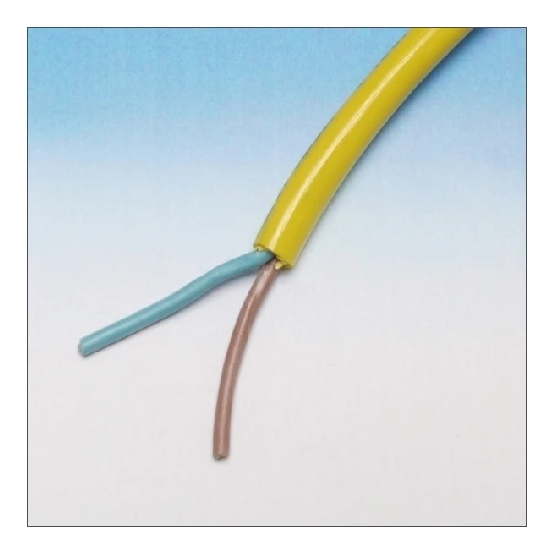

2-aderige polyurethaan kabel van 0,75 mm² op een rol van 100 meter met een spanning van 300/500 V. Deze flexibele kabel heeft blanke koperen geleiders en een gele mantel.
De pur kabel QWPK, BMQL van DYNAMIC wordt geleverd op een rol van 100 meter. Deze kabel is voorzien van 2 aders en een nominale geleiderdoorsnede van 0,75 mm².
Belangrijkste kenmerken
De flexibele polyurethaan kabel is opgebouwd uit blanke, soepele koperen geleiders van klasse 5 met een rubberen aderisolatie en adercodering in kleur. De kabel heeft een nominale spanning van 300/500 V en is voorzien van een gele polyurethaan mantel.
Kenmerken op een rij
Verpakkingseenheid op een rol van 100 meter
2 aders met een nominale geleiderdoorsnede van 0,75 mm²
Nominale spanning van 300/500 V
Geleidermateriaal van blank koper
Polyurethaan mantel
Specificaties
Meer informatie
Aantal aders
2
Aantal groepen getwist
1
Aantal hulpaders
0
Adercodering volgens HD 308 S2
NO
Adercodering
Kleur
Afscherming collectief
Geen
Afscherming groepen
Geen
AWG-maat
18
Beschermd tegen torderen
NO
Bewapening/armering
Geen
Brandklasse volgens EN 13501-6: klasse
Geen
Brandvertraging volgens IEC 60332-1-2
NO
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Nee
Buitendiameter circa
6.5 mm
CLC
H05BQ-F
Draagorgaan
Geen
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
26 Ohm/km
Getwist
Nee
Gewicht
55 kg/km
Halogeenvrij volgens IEC 60754-1
YES
Halogeenvrij volgens IEC 60754-2
YES
Halogeenvrij volgens IEC 60754-3
NO
Kabelbreedte circa
6.5 mm
Kabelgeometrie
Rond
Kabelhoogte circa
6.5 mm
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Mantelkleur
Geel
Mantelmateriaal
Polyurethaan (PU)
Materiaal aderisolatie
Rubber
Max. toelaatbare geleidertemperatuur
90 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
NO
Min. toegestane buigradius flexibele toepassing met geforceerde geleiding
mm
Min. toegestane buigradius flexibele toepassing/vrije beweging
20 mm
Min. toegestane buigradius stationaire toepassing/vast verlegd
33 mm
Model
Mantelleiding
NEN
BMqL
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
0.75 mm²
Nom. spanning U
500 V
Nom. spanning U0
300 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 5 = soepel
Scherm
NO
Specificatie aderisolatie
Rubber - Ethyleen propyleen rubber (EPR)
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-40 - 90 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
